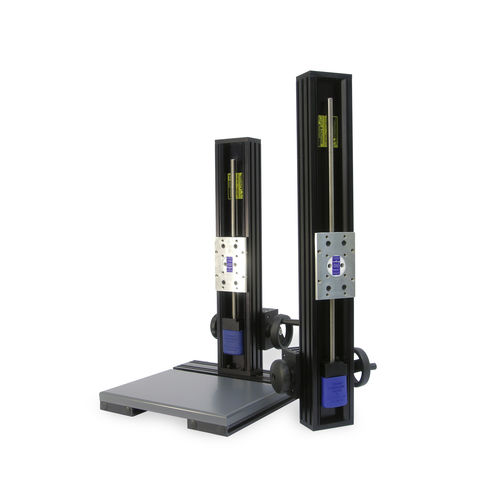

Platina de posicionamiento vertical BiSlide®MN10

manualde precisiónde cola de golondrina

El Side Knob BiSlide proporciona un movimiento eficaz de rotación a lineal utilizando una transmisión por correa dentada en ángulo recto conectada a un tornillo de avance de paso fino. El movimiento permite que la corredera mueva una carga útil hacia arriba y hacia abajo hasta su posición de forma suave y precisa. Construidas con guías de cola de milano de aluminio con recubrimiento duro y cojinetes de PTFE de movimiento suave, las guías BiSlide ofrecen una mayor rigidez para una vida más larga y un movimiento más preciso. El conjunto de pomo lateral de accionamiento manual tiene una capacidad de carga máxima de 18,1 kg. (18,1 kg.) Hay disponibles tres alturas típicas de desplazamiento del banco de pruebas -5, 10 y 15 pulgadas (12,7, 25,4 y 38,1 cm respectivamente)- o se puede diseñar un BiSlide de pomo lateral de altura personalizada. el conjunto BiSlide de pomo lateral tiene tres opciones de estilo basadas en el montaje del pomo y la cerradura: - - Montaje - Pomo izquierdo / Pomo derecho - Montaje - Pomo Izquierdo / Cerradura Derecha - Montaje - Pomo izquierdo / Pomo derecho
