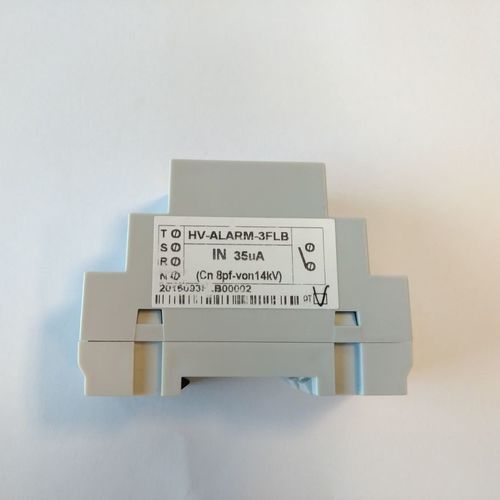

Indicador de tensión SDY-CTR

LEDen riel DIN

Estos indicadores de presencia de tensión se utilizan junto con los aisladores capacitivos para obtener información de la red a la que están conectados. El SDY 5811 está diseñado, probado y construido siguiendo la norma DY 811 de Enel. Se compone de cuatro partes: una base fija y tres partes desmontables, una para cada fase. La base está diseñada para conectar el dispositivo RGDAT siguiendo la norma GSTP001 de Enel (ex DY 1059). Cada lámpara permanece apagada cuando la tensión entre fases es inferior a 2kV, en cambio, parpadea cuando la tensión supera los 6,6 kV. El CTR es un indicador acústico de presencia de tensión. Cuando la entrada de tensión de línea supera un determinado nivel y, al mismo tiempo, la salida se cierra, produce una señal acústica. Este dispositivo recibe las señales de los aisladores con acoplamiento capacitivo, ya sean casquillos o aisladores de poste, conectados a la aparamenta. Este dispositivo puede trabajar en paralelo con otros indicadores de presencia de tensión como el ENEL DY 811, sin que ello afecte a sus prestaciones. (*). Cuando se conecta con aisladores capacitivos Enel DJ 1054, el CTR cumple con el Enel DJ 1550: significa que el indicador de presencia de tensión no emite un pitido hasta 2kV. La alarma se activa -cuando la salida está cerrada- por encima de 6,6kV. Este rendimiento está garantizado incluso si sólo funciona una fase.
