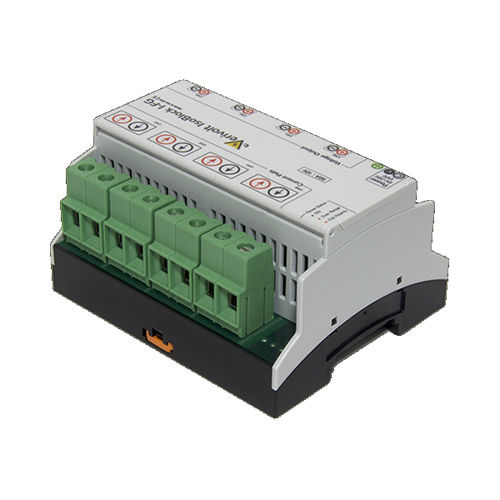

Sensor de corriente fluxgate IsoBlock I-FG-4c

en riel DIN

“ Características DC al ancho de banda 300kHz Disposición simple Descenso en la tensión detección para canalizar el aislamiento a cualquier DAQ Carril del estruendo fixturing para la disposición rápida Detalles El Actual-FG-SC de IsoBlock es módulos del canal 4 (cuatro) (SC) diseñados para las medidas actuales aisladas de alta calidad hasta 50 amperios. Proporciona el aislamiento primario-a-secundario 1200V, que permite que los usuarios supervisen un diverso de corrientes en diversos potenciales. La metodología actual-FG de la válvula de flujo de las aplicaciones de IsoBlock para medir la corriente que atraviesa el conductor de la entrada. Esencialmente, esta técnica trabaja poniendo un toroide con un número elevado de las vueltas (secundarias) alrededor de la trayectoria actual de entrada (primaria), mientras que un conjunto de circuitos del cierre-lazo controla la corriente con el secundario para anular hacia fuera el campo magnético dentro del toroide. La corriente de entrada entonces es obtenida multiplicando la corriente del conjunto de circuitos del control por el número de vueltas del secundario. Esto es seguida por un filtro de la antimelladura y una etapa de condicionamiento para hacer salir una señal de ±5V. El factor de forma compacto del módulo actual-FG de IsoBlock permite que los usuarios pongan los altos sistemas de vigilancia de la densidad del canal, haciéndolo ideal para systems. \ /html desplegados y portátiles”
