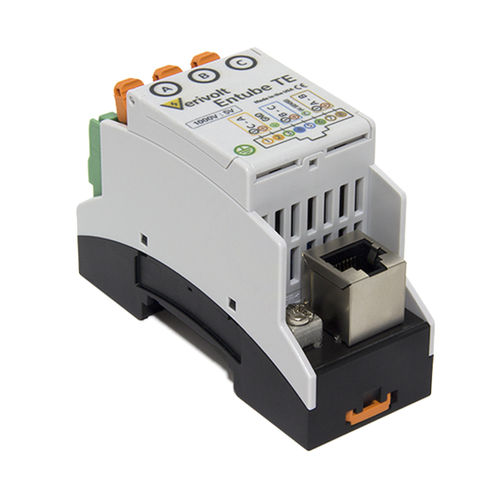

Divisor de tensión Entube TE series

trifásico

Características Rango de entrada de hasta ±1500V en cada terminal (línea a línea y línea a tierra) Rango de salida de ±0,2V a ±10V (diferencial más modo común) Espectro de frecuencias de DC a 50kHz No necesita fuente de alimentación 4000V soportando sobretensiones durante 5 segundos Diseñado para interactuar con DAQs de entrada diferencial Detalles La serie Entube-TE está diseñada para mediciones trifásicas de alta calidad en un factor de forma muy compacto sin necesidad de fuentes de alimentación. Esta serie cubre los rangos de ±50V a ±1500V, con un ancho de banda de hasta 85kHz y una precisión del 0,2%. El sensor Entube-TE funciona como una red de divisores diferenciales con un filtro antialiasing en su salida. Genera una versión a escala de ±5V o ±10V de la tensión de línea a línea y de línea a tierra en sus terminales de entrada. Dependiendo de la configuración del software, las tensiones de fase a fase de la salida del sensor para la configuración de la Delta, o de fase a tierra para las configuraciones en estrella. Esta señal puede ser procesada por la mayoría de las plataformas de medición basadas en ordenador. Un Entube-TE reemplaza a 3 sensores, y sólo requiere un cable para las tres señales. Esto permite densidades de canal muy altas, a la vez que proporciona un alto rendimiento a un bajo coste.
