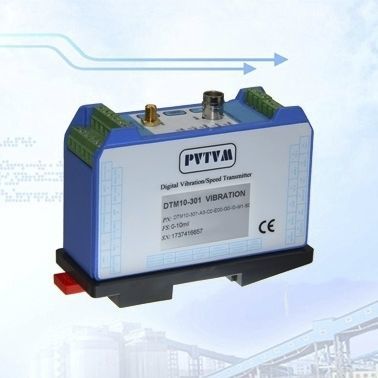

Sistema de supervisión de vibraciones DTM10

de condicionesde potenciade velocidad

El transmisor-monitor de vibraciones distribuido DTM10 es ideal para supervisar las vibraciones de las máquinas mediante sondas de proximidad y una interfaz Modbus a un sistema PLC o DCS. El DTM también contiene fuentes de alimentación redundantes y transmisiones redundantes de 4-20 mA. Utilizando la estrategia exclusiva de PVTVM, el DTM puede interactuar con casi cualquier sistema de sonda de proximidad sin cambios de hardware. Eléctrico Fuente de alimentación: 22-30VDC, 150mA. Aislamiento galvánico Respuesta en frecuencia (-3dB): Frecuencia nominal: 4 ~ 3,0KHz Baja frecuencia: 0,5 ~ 100Hz Sonda de proximidad Interfaz: Sensibilidad: sonda de 5mm y 8mm: 8 mV/um (200 mv/mil) sonda de 11 mm: 4 mv/um (100 mv/mil) sonda de 25 mm 2 mv/um (50 mv/mil) Salida tamponada: Señal original sin filtrar Impedancia: 150Ω Distancia máxima del cable: 300 m (1000 pies) Sensibilidad: igual que el sensor Conexión local BNC y bloque de terminales Opciones S0 y S1: Fuente, No aislado Opciones S2 y S3: Pasivo, Aislamiento galvánico, 1000VDC Rango de alimentación: 22-30VDC salida 4-20mA: Doble 4-20mA, alimentado (no requiere alimentación de bucle) Resistencia de carga máxima: 380Ω Configuración de alarma: 0 ~ 100% FS. Precisión: ±0,1%. Retraso: 1~60s, según incremento de 1 segundo, por defecto 3s. Monitor de velocidad sin retardo. Relés: Sellado: Epoxy Capacidad: 0,2A/240VAC, 0,4A/110VAC o 2.0A/24VDC, carga resistiva Tipo de relé: SPTD Aislamiento: 1000VDC Indicador LED del estado de la máquina: OK: Indicación de sistema OK ALT: Vibración por encima del nivel de ALERTA DNG: Vibración por encima del nivel PELIGRO BYP: Sistema en BYPASS
