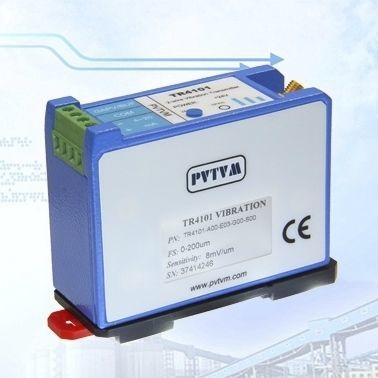

Transmisor de vibraciones TR4101

transmisor de 2 hilos alimentado por bucle para vibración de eje radial No requiere controlador de sonda de proximidad salida de 4-20 mA Salida con buffer/ GAP Compatible con sondas de proximidad de otros fabricantes (5mm, 8mm y 11mm) Alimentación directa por DCS/PLC El TR4101 es una solución rentable para monitorizar la vibración radial en el eje de equilibrio de máquinas de planta. El TR4101 combina el controlador de la sonda de proximidad y el circuito de acondicionamiento de señal en un solo paquete. Funciona con una sonda de proximidad y un cable de extensión como sistema. Eléctrico Fuente de alimentación: 16-30VDC Respuesta en frecuencia (±3dB): 2.0 - 3.000 Hz Sonda y cable: sonda de proximidad de 5 ó 9 metros y cable alargador funciona con sondas de 5 mm, 8 mm y 11 mm La sonda de proximidad incluye: TM0180, TM0105, TM0110, series 3300, 7200 y 990 Rango lineal del sensor (referencia con acero AISI 4140): sonda de 5mm, 8mm: 2.0 mm (80mil) Aproximadamente 0,25mm (10mil) a 2,25mm (90mil) sonda de 11mm: 4.0mm (160mil) Aproximadamente de 0,4 mm (15 milímetros) a 4,4 mm (175 milímetros) Vibración global: 4-20mA 2 hilos, carga Salida con buffer/ GAP: Vibración original, sin filtrar Nominal: 2-18VDC Impedancia: 20 kΩ Distancia máxima del cable: 3.0m (10ft) Sensibilidad: 8,0 mV/um (200 mV/mil) nominal Carga máxima: 50×(Vs-16) Donde Vs es la alimentación del sistema Aislamiento: > 500Vrms; circuito a caja Sistema OK: Sistema OK: salida 4-20mA Sistema no OK: salida < 3.6mA Físico Altura: 75mm (2.95") Peso: 0,5 kg (1,0 lb) Entorno Temperatura ambiente: Funcionamiento: -40℃ a +70℃ Almacenamiento: -40℃ a +100℃ Humedad: 90% sin condensación
