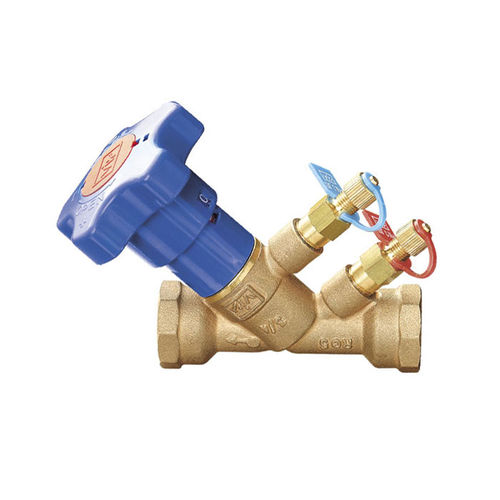

Válvula de globo 9500/9505/9506 series

manualde regulaciónde vaciado

Válvula de equilibrado estático de orificio variable de bronce, con puntos de prueba estándar y con drenaje en el punto de prueba de alta presión Información adicional Material Bronce Tipología - Equilibrio estático Conexión - ISO 228/1 Válvula de regulación doble de bronce de orificio variable Rosca F/F (ISO 228/1) Diseño según BS7350 Tolerancia en Kv nominal para válvula completamente abierta ±5 (ver sección de medición de caudal, ensayo según BS7350) Disponible en las siguientes versiones: ● Fig. 9500, con drenajes roscados con tapón (¼" ISO 7/1Rp) (permiten el montaje posterior de puntos de prueba) ● Fig. 9505, con puntas de prueba ● Fig. 9506, con puntos de prueba (TP de alta presión con desagüe) Conforme a WRAS y TR CU 010 Condiciones de trabajo ● No apto para: gases grupos 1 y 2, líquidos grupo 1 (Dir. 2014/68/UE)
