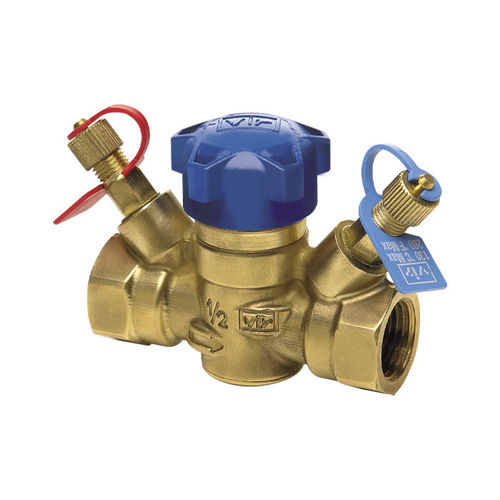

Válvula de globo 9522/9525 series

manualeléctricade control

Válvula de equilibrado terminal ON/OFF DZR de latón con puntas de prueba estándar (fig. 9525) y actuador eléctrico opcional (Vaurien) Información adicional Material Latón DZR Tipología - Equilibrado estático Conexión - ISO 228/1 Válvula terminal ON/OFF de latón DZR Rosca F/F (ISO 228/1 para DN15 y DN20, ISO 7/1 Rp arriba) Kit de oliva y tuerca (O/N) para tubo de cobre europeo (EN1057) bajo pedido: ● DN015, kit para tubo de 15 mm ● DN020, kit para tubería de 22 mm Tolerancia en Kv nominal para válvula totalmente abierta ±10% (ensayo según BS7350) Disponible en las siguientes versiones: ● Fig. 9522, sin puntos de prueba (no permite medición de caudal) ● Fig. 9525, con puntos de prueba Con conexión roscada M30x1,5 para actuador lineal Libre de marcado CE (cat. según art. 4.3 Dir. 2014/68/UE) Condiciones de trabajo (Pueden utilizarse mezclas de etilenglicol o propilenglicol hasta el 50%) ● No apto para: gases grupos 1 y 2, líquidos grupo 1 (Dir. 2014/68/UE) Actuador eléctrico "Vaurien" opcional Actuador lineal ON/OFF Tuerca roscada M30x1,5 con conexión rápida Tiempo de carrera: unos 5 minutos Con cable eléctrico de 1m Protección IP54 Conformidad CE Alimentación 50Hz o 60Hz Versiones para 230VAC o 24V AC/DC disponibles Normalmente cerrado (NC) Versión normalmente abierta (NO) disponible bajo pedido
