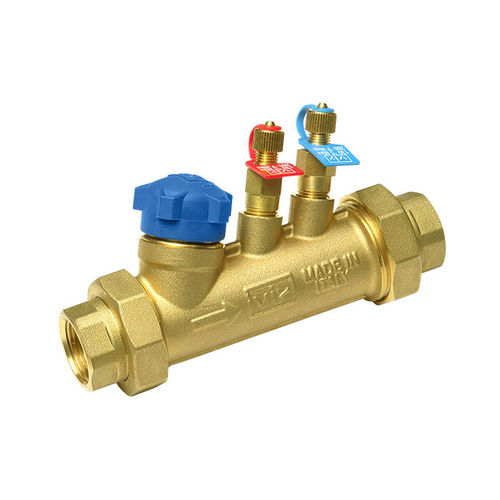

Válvula de cartucho 9920/9925 series

manualde controlroscada

Cartuchos de latón DZR (fig. KRR9) y válvulas de equilibrado automáticas rectas de latón DZR, versión estándar (fig. 9920) y con puntas de prueba opcionales (fig. 9925) y actuador VAURIEN Información adicional Material Latón DZR Tipología - Equilibrio dinámico Conexión - ISO 7/1 Válvula de equilibrado automático ON/OFF de latón DZR Con extremos F/F de unión roscada (ISO 7/1 Rp) Amplia gama de caudales disponibles (ver sección cartuchos) Disponible en las siguientes versiones: ● Fig. 9920, con vaciado roscado y taponado (¼" ISO 7/1Rp) (permiten el montaje posterior de puntos de prueba) ● Fig. 9925, con puntas de prueba Con conexión roscada M30x1,5 para actuador lineal Conforme a la norma TR CU 010 Libre de marcado CE (cat. según art. 4.3 Dir. 2014/68/UE) Condiciones de trabajo por debajo de 0°C sólo para agua con fluidos anticongelantes añadidos por encima de 100°C sólo para agua con fluidos antiebullición añadidos (Se pueden utilizar mezclas de glicólico-etileno y glicólico-propileno hasta el 50%) ● No apto para: gases grupo 1 y 2, líquidos grupo 1 (Dir. 2014/68/UE) ● Rango de caudal de 0,02l/s a 0,20l/s para válvulas DN15 y L-DN20 ● Rango de caudal de 0,13l/s a 0,95l/s para válvulas H-DN15, DN20 e DN25 ● Trabajo ∆P en función del cartucho seleccionado
