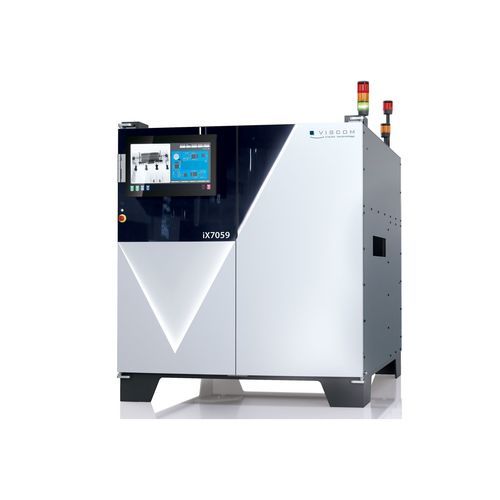

Sistema de inspección de rayos X iX7059

3D2DCT

Los componentes grandes, pesados y macizos, cerrados o como modelo completo, deben someterse a un control de calidad del 100%, según el ámbito de aplicación. La inspección exacta en línea por rayos X en 2D, 2.5D o 3D es la primera elección para la electrónica de alta corriente y alto voltaje. Sólo los componentes inspeccionados y las juntas de soldadura impecables garantizan la seguridad funcional requerida, por ejemplo cuando las juntas de soldadura críticas en la electrónica de potencia con grandes inclusiones de aire, o demasiadas, ponen en peligro la disipación del calor y provocan un sobrecalentamiento. Con la serie de productos iX7059, Viscom sienta las bases para la inspección por rayos X en línea rápida y de alta precisión de componentes planos. El sistema de transporte especial permite manipular correctamente los objetos de inspección en los portaútiles o en los bastidores de soldadura con un peso de hasta 40 kg, algo único y muy ventajoso para las industrias de tendencia de la movilidad eléctrica, las nuevas energías y las telecomunicaciones. • Inspeccionar con fiabilidad los componentes pesados, masivos y con carcasa • Alta potencia de rayos X con 130 kV u opcionalmente 160 kV • Concepto único de transporte para el manejo rápido de soportes de piezas y marcos de soldadura • Creación rápida de programas de inspección gracias a los análisis 3D y a la biblioteca de inspección AXI conforme con IPC • Máxima optimación de los programas de inspección gracias a la verificación integrada • Cortes verticales adicionales para un análisis inmejorable y una verificación segura
