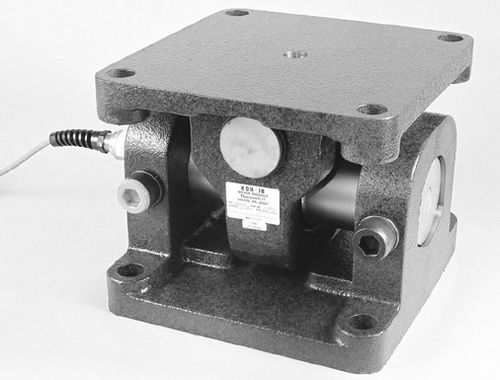

Célula de carga de doble cizallamiento KDH-1B

tipo bloquede galga extensométricade pesaje

Los módulos de pesaje de la serie KDH-1B utilizan un exclusivo diseño de viga de cizalladura de doble extremo que produce un sensor de pesaje de inventario o proceso compacto y de alta resistencia. Para su uso en grandes recipientes de inventario y proceso, los módulos ofrecen un diseño sin comprobación (sin varillas de comprobación ni estacionarias), perfil bajo y espaciado simétrico entre pernos. La placa superior flotante y la disposición del yugo permiten que el módulo se adapte a la expansión y contracción térmica del recipiente sin errores de medición. La resistencia a la carga lateral proporciona una gran precisión en sistemas sometidos a cargas de viento y vibraciones. La conexión de conducto integral y las cavidades encapsuladas proporcionan una protección superior contra la humedad y las mangueras. Ideales para estructuras pesadas que requieren un "sobrediseño" inherente, los módulos KDH refuerzan la tarea de ingeniería de cumplir o superar las normas ANSI/ASCE 7-98. Los módulos KDH-1B sobresalen cuando se producen fuerzas adversas debidas al viento, la dilatación térmica y los terremotos. Características - Rango de capacidad: 90,7K y 136K kg (200K y 300K lb) - Perfil bajo y baja deflexión con patrón de pernos de montaje simétrico para facilitar la instalación - Diseño flotante que permite la dilatación y contracción térmicas - Diseño de autocomprobación resistente a terremotos y vientos - Aprobado por FM y CSA para ubicaciones peligrosas
