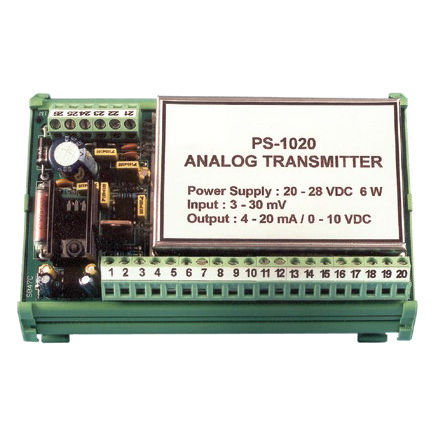

Transmisor de peso analógico PS-1020

montado sobre carril DIN

Los transmisores PS-1020 son acondicionadores de señal de células de carga autónomos diseñados en torno a un amplificador de instrumentación analógica de precisión. Las unidades se alimentan con 24Vdc y proporcionan un suministro de excitación bien regulado para hasta cuatro células de carga de puente de 350 ohmios. La configuración es sencilla y se realiza mediante interruptores DIP y potenciómetros de ajuste. La suma integral de las células de carga elimina la necesidad de cajas de conexión externas. Las aplicaciones típicas incluyen la conversión de contenedores o tolvas y los sistemas de medición de inventario de ingredientes. El diseño estándar de plástico ABS y carril DIN permite el montaje cerca de los transductores del sistema, reduciendo así los costes de instalación. Una regleta integral de 20 posiciones proporciona conexiones para hasta cuatro transductores de células de carga. Todas las conexiones eléctricas están aseguradas con terminales de tornillo. BLH ofrece el PS-121, fuente de alimentación de 24Vdc (hoja de datos #12155), para el funcionamiento del PS-1020 Características - Acondicionador completo de la señal de la célula de carga - Suministro preciso de excitación de 10 VDC para hasta 4 células de carga - Salida analógica seleccionable de 0-5, 0-10 VCC o 4-20 mA - Ajustes independientes de cero y de intervalo - Montaje en carril DIN "snap track" - Unidad de suma de células de carga interna - Iluminación analógica ajustable
