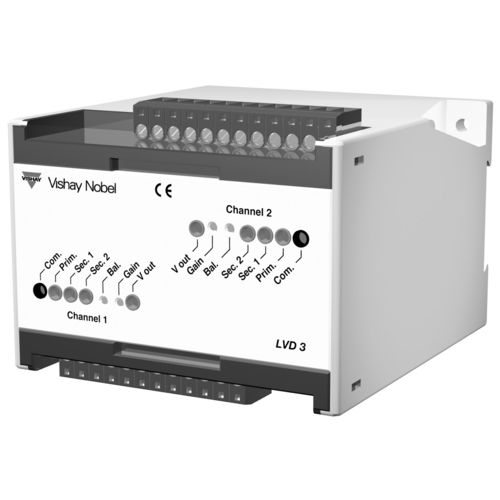

Acondicionador de señal en riel DIN LVD 3

para transductores LVDT

El acondicionador de señales LVD 3 se ha desarrollado para realizar mediciones de posición precisas y rápidas mediante transductores LVDT. El módulo consta de dos canales idénticos, aislados eléctricamente entre sí y de la fuente de alimentación. Cada canal tiene un oscilador que suministra al transductor la excitación de CA, entradas para las dos señales sensibles a la posición del transductor y un ampliador de señal ajustable con salida de corriente y tensión. La calibración del LVD 3 y de los transductores LVDT conectados se realiza fácilmente mediante interruptores, potenciómetros y tomas de prueba en el módulo. El LVD 3 se monta en un carril DIN o en cualquier superficie latera. Todas las conexiones eléctricas del módulo se realizan a través de un bloque de terminales enchufable para cada canal. Características - 2 canales de medición individuales - Excitación del transductor: 2,5-3,2 kHz - Feed-back primario o feed-back de suma - Salida de tensión: 0-10 o ±10 V - Salida de corriente: 4-20 mA - Alimentación: 24 VDC - Instalación rápida en carril DIN - Marcado CE - cumple con la EMC
