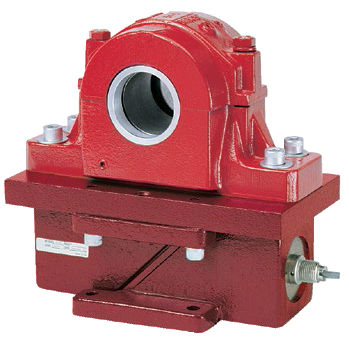

Célula de carga de tracción HTZ-3

tipo bloquede galga extensométricade acero inoxidable

Los módulos de medición de la tensión de la banda HTZ-3 están diseñados para montarse directamente debajo de los bloques de almohadilla de rodillos en instalaciones nuevas o existentes. Cada módulo incluye una almohadilla de montaje integral para su uso con una placa adaptadora de bloque de almohada opcional. El diseño de la placa adaptadora permite la medición hacia arriba o hacia abajo y proporciona puntos de instalación de parada de seguridad en cada esquina. Los transductores están mecanizados en acero inoxidable de alta resistencia para obtener una sección de detección de vigas de acero inoxidable resistente. A esta sección se une un conjunto de puentes de Wheatstone de bandas extensométricas de lámina SR-4® compensadas por temperatura y calibradas para obtener una precisión exacta. La estabilidad de la temperatura resultante se debe a que el coeficiente de dilatación de la sección de detección coincide con el de las galgas. El sellado del módulo cumple con los requisitos NEMA 4 e IP65. Un accesorio de conducto de cable integral, galgas extensométricas selladas con epoxi y un transductor de acero inoxidable garantizan la fiabilidad a largo plazo en lugares húmedos o de lavado. El espacio necesario debajo del cojinete de bloque de almohada es mínimo, lo que da lugar a cambios insignificantes en el perfil de la línea en las instalaciones de readaptación. La altura total del módulo de 1000 libras es de 2 pulgadas. BLH proporciona recomendaciones de tamaño de HTZ-3 basadas en la configuración real del rodillo sensor. Los módulos están calibrados y certificados con señales de salida adaptadas para permitir la calibración del sistema in situ mediante un botón. Características - Rango de capacidad: 500, 1K, 2K, 5K, 10K, 20K y 50K lb (227, 454, 907, 2,27K, 4,54K, 9K y 22,7K kg) - Robusta sección de detección de la viga en "I" de acero inoxidable - Las fuerzas resultantes se miden en dirección ascendente o descendente - Puente de Wheatstone completo con bandas extensométricas de lámina SR-4 - La calibración en fábrica elimina la necesidad de utilizar pesos de prueba in situ
