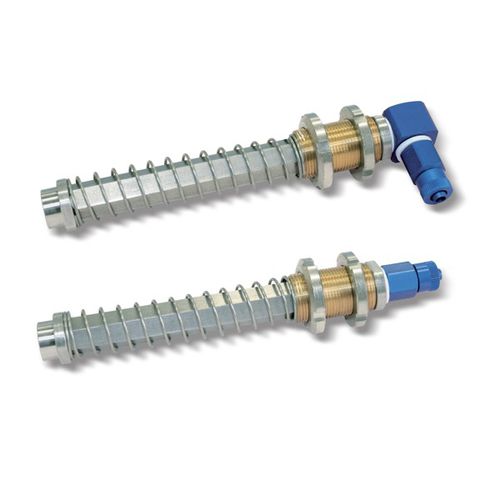

Portaventosas especiales antirotación de acero inoxidable
Concebidos especialmente para el sector de robótica-automoción, ofrecen óptimas soluciones a los distintos problemas de los manipuladores por vacío, en todos los sectores industriales.
Tienen las mismas características que los portaventosas especiales descritos anteriormente, y se diferencian en el vástago de acero inoxidable, que es de sección hexagonal, como también el orificio del casquillo guía de latón; de esta forma el vástago no gira sobre su propio eje y, por lo tanto, tampoco la ventosa acoplada con este.
El casquillo guía dispone de dos anillas con rosca fina, para garantizar una buena precisión de fijación del portaventosas al automatismo.
Además, los dos extremos del vástago, que también son de acero inoxidable, tienen rosca macho o hembra y son intercambiables entre sí; en un extremo es enroscado el racor rápido recto para la conexión con el tubo de aspiración, en el otro se acopla la ventosa que se haya elegido, con el soporte.
Son adecuados para ventosas con un diámetro mínimo de 40 mm y máximo de 200 mm, siendo imprescindibles para acoplar ventosas rectangulares y elípticas.
Los recorridos de la suspensión son:
- Para la longitud C= 55 mm - 37 mm
- Para la longitud C= 110 mm - 84 mm
