Portaventosas 029528

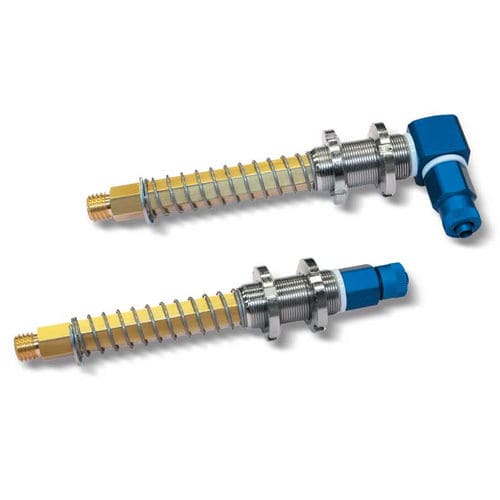

Portaventosas simples antigiratorios Las características técnicas son aproximadamente las mismas de los portaventosas simples descritos anteriormente; se distinguen por el vástago de latón que es de sección hexagonal y por el casquillo de guía de acero correspondiente, que también tiene el orificio hexagonal. Esta forma impide que el vástago y, por lo tanto, también la ventosa ensamblada sobre este, giren sobre el propio eje. El casquillo de guía está compuesto por dos sellos con roscado fino para garantizar una buena precisión de fijación del portaventosas al automatismo. Son adecuados para ventosas con un diámetro mínimo de 45 mm y máximo de 110 mm pero, específicamente, han sido diseñados para el ensamblaje de ventosas rectangulares, cóncavas o elípticas. Las carreras efectivas de los muelles son: - Para la cota C= 28 mm : 16 mm - Para la cota C= 65 mm : 49 mm - Para la cota C= 95 mm : 74 mm
