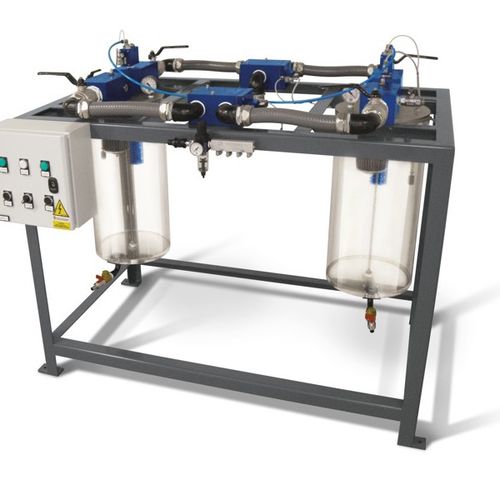

Grupo de aspiración fijo FSx0BP series

con filtro de sifón

El sistema, compuesto por dos filtros con sifón, funciona inicialmente aspirando a través del filtro 1 con el filtro 2 desactivado; cuando el líquido aspirado alcanza el flotador del interruptor di nivel, por medio de las electroválvulas de corte del vacío de tres vías de 1” 1/2 , automáticamente la aspiración cambia y pasa a través del filtro 2. Una vez descargado el líquido (es posible temporizar esta operación), la electroválvula volverá a su posición inicial, volviendo así a crear el vacío dentro del filtro, a través de un pequeño tubo flexible conectado al conducto principal del vacío. De esta forma no disminuye el grado de vacío en la aplicación cuando se realice el cambio de aspiración entre los dos filtros; este cambio tendrá lugar cuando el líquido alcance el flotador del interruptor de nivel del filtro 2, y desde ese momento se repetirán las operaciones descritas. El sistema filtrante está formado por: - 2 Filtros con sifón de plexiglás, con tapas de aluminio y accesorios, con una capacidad de 38 litros cada uno. - 2 Electroválvulas de vacío de tres vías de 1” 1/2 gas, servopilotadas, art. 07 06 11. - 2 Electroválvulas de tres vías de ½” gas, servopilotadas, art. 07 03 11. - 4 Válvulas manuales de dos vías de 1” 1/2 gas, para cortar el vacío, art. 13 07 10. Características técnicas Presión de trabajo: de 0,5 a 2000 mbar absolutos Temperatura del fluido: de -5 a +50 °C Grado de filtración: 44 μ
