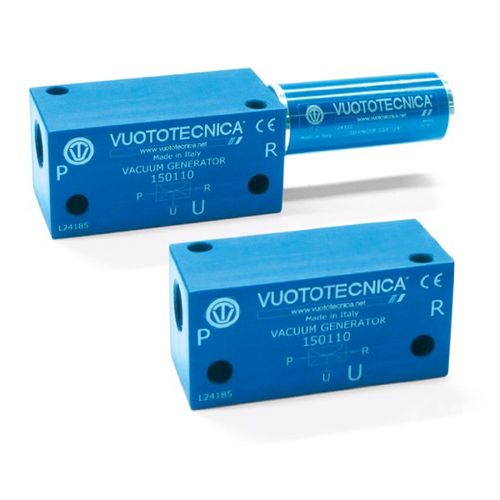

Eyector Venturi monoetapa 150110

compacto

El funcionamiento de los generadores de vacío de una etapa está basado en el principio Venturi. Al alimentar el generador con aire comprimido en P, en la conexión U se produce una succión y en R se descarga el aire de alimentación con el aire aspirado. Al interrumpir la alimentación del aire en P, se acaba el efecto de vacío en U. La presión de alimentación óptima del aire es normalmente de 6 bares, pero para los generadores que contienen las letras LP en el artículo, es suficiente una presión inferior a 4 bares para obtener las prestaciones mejores. A petición, los generadores de vacío pueden suministrarse con un silenciador con una alta reducción sonora, instalado en la conexión de descarga R. Los generadores de vacío de una etapa se usan generalmente para el servomecanismo de ventosas, para el agarre y la manipulación de objetos no porosos y de equipos en los que la solicitud de la capacidad es muy limitada. Están realizados completamente en aluminio anodizado, con eyectores de latón o de aluminio, según los artículos.
