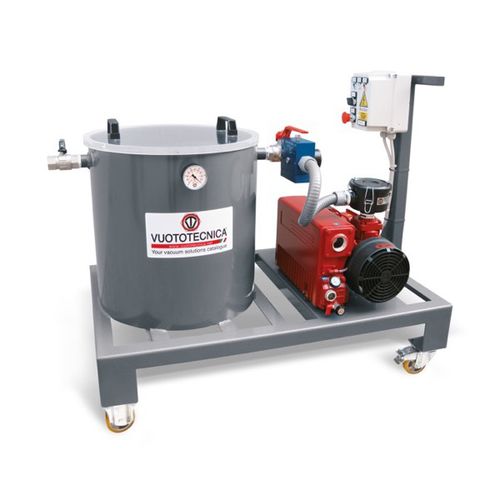

Unidad de moldeado por transferencia de resina RTM DR100M0 series

Este sistema ha sido específicamente creado para el moldeo por infusión en vacío de resinas y la formación por vacío de fibras compuestas. El sistema está formado por: - Un autoclave de chapa de acero soldada, con retención de vacío perfecta, con tapa de metacrilato transparente, extraíble manualmente. - Una bomba de alabes giratorios con lubricación en baño de aceite, para alto vacío. - Un reductor, para la regulación del grado de vacío. - Un vacuómetro, para la lectura directa del grado de vacío en el autoclave. - Una válvula manual de tres vías, para cortar el vacío de la bomba y restablecer la presión atmosférica en el interior del autoclave. - Una válvula de dos vías, para cortar el vacío en la aplicación. - Un dispositivo eléctrico de control, protegido en una caja. - Un bastidor de perfiles de acero, para el ensamblaje de todos los componentes descritos aquí arriba, montado sobre ruedas de desplazamiento. - Un manillar para facilitar el desplazamiento. El moldeo por infusión en vacío de resinas se efectúa acoplando la conexión regulada de la válvula manual de dos vías al correspondiente molde. La resina, que está contenida en un contenedor especial, es aspirada mediante vacío hacia el interior del molde, hasta llenarlo completamente; la resina en exceso es recogida en el autoclave.
