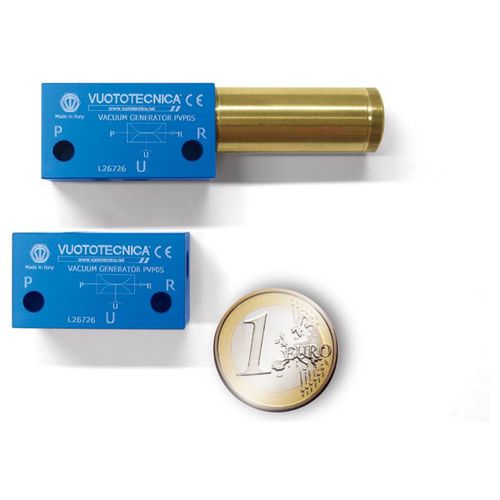

Eyector Venturi monoetapa PVP05

Con dimensiones particularmente contenidas con respecto a sus prestaciones, estos generadores de vacío de una etapa también funcionan mediante el principio de Venturi. Al alimentar el generador con aire comprimido en P, en la conexión U se produce una succión y en R se descarga el aire de alimentación con el aire aspirado. Al interrumpir la alimentación del aire en P, se acaba el efecto de vacío en U. Los generadores de vacío ilustrados y descritos en esta página se usan generalmente para el servomecanismo de ventosas, para el agarre y la manipulación de objetos no porosos y de equipos que tienen una solicitud de capacidad muy limitada. Son de aluminio anodizado, con los eyectores de aluminio (PVP05) o de latón (PVP2 - PVP3). A petición, pueden suministrarse con un silenciador con una alta reducción sonora, instalado en la conexión de descarga R.
