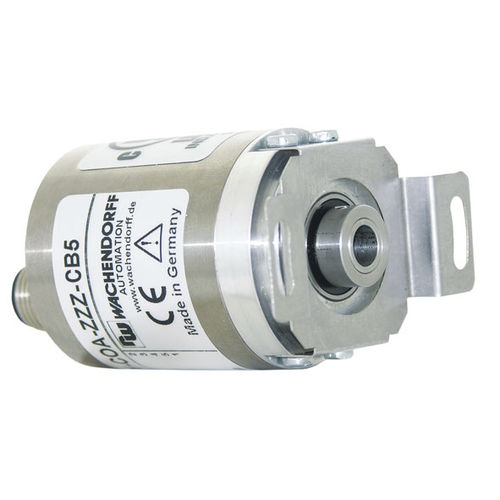

Encoder rotativo absoluto WDGA 36E
magnético16 bits32 bits

encoder rotativo absoluto
encoder rotativo absoluto
encoder rotativo absoluto
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
16 bits, 32 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 32 bits
Construcción
con eje macizo, de eje hueco ciego, monovuelta, multivuelta, cerrado
Señal de salida
con interfaz, en serie
Tensión de alimentación
32 V CC, 4,5 V CC
Material
de acero
Nivel de protección
sin mantenimiento, robusto, IP67, IP65, IP40, IP20, CEM
Aplicaciones
para la industria
Otras características
compacto
Diámetro de la carcasa

36 mm
(1,42 in)

Diámetro del eje

6 mm
(0,24 in)

Velocidad de rotación

12.000 rpm
(75.398 rad.min-1)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 100 °C
(212 °F)

Descripción

Encoder, absoluto, magnético, SSI, WDGA 36E, Eje hueco ciego; 16/43-bit Mono-/Multivuelta; Código binario o gray Puntos destacados • EnDra®: mantenimiento y es respestuosa con el medio ambiente • Modelo compacto industrial robusto • Interfaz: SSI (synchron-seriell Interface) • Código: Binario o gray • Permite la puesta a cero • Puede cambiar la dirección de recuento • LED para indicación del estado • EMC: EN 61000-6-2, EN 61000-6-3 Detalles del producto Brida Eje hueco ciego Carcasa de acero cromada con aislamiento magnético Resolución Resolución monovuelta hasta 65.536 pasos / 360° (16 bit) Resolución multivuelta hasta 43 bit. Prof. mín. de penetración: 8 mm Prof. máx. de penetración: 17 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N Ø 6,35 mm Prof. mín. de penetración: 8 mm Prof. máx. de penetración: 17 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N Consumo propio de corriente: typ. 50 mA Potencia absorbida: máx. 0,5 W Consumo propio de corriente: typ. 80 mA Potencia absorbida: máx. 0,44 W Clase de protección Carcasa: IP65, IP67; en el eje: IP65; salida de cable K1: IP40, K6: IP20
