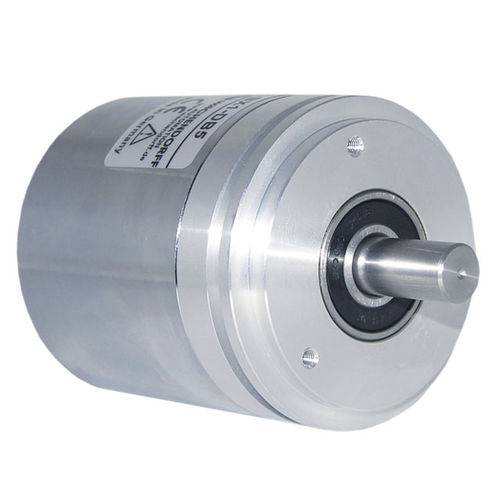

Encoder rotativo absoluto WDGA 58A
magnético16 bits32 bits

encoder rotativo absoluto
encoder rotativo absoluto
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
16 bits, 32 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 32 bits
Construcción
con eje macizo, monovuelta, multivuelta, con brida sincro
Señal de salida
CANopen LIFT
Tensión de alimentación
24 Vcc, 12 Vcc, 15 V CC, 32 V CC
Material
de acero inoxidable
Nivel de protección
sin mantenimiento, IP67, IP65
Otras características
de alta resolución
Diámetro de la carcasa

58 mm
(2,28 in)

Diámetro del eje

Mín.: 6 mm
(0,24 in)

Máx.: 10 mm
(0,39 in)

Largo

Mín.: 19 mm
(0,748 in)

Máx.: 20 mm
(0,787 in)

Velocidad de rotación

8.000 rpm
(50.265 rad.min-1)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 100 °C
(212 °F)

Descripción

Encoder, absoluto, magnético, CANopen LIFT WDGA 58A, Separación galvánica; Eje saliente, brida síncrona; Perfil de comunicación CiA 301; Perfil del dispositivo CANopen LIFT CiA 417; Código binario Puntos destacados • EnDra®: mantenimiento y es respestuosa con el medio ambiente • CANopen LIFT, Monovuelta y Multivuelta • Separación galvánica • Perfil de comunicación CiA 301 • Perfil del dispositivo CANopen LIFT CiA 417 • Monovuelta / Multivuelta (max. 16 bit / 32 bit) • Tecnología innovadora con procesador de 32 bits • LED bicolor como indicador del estado operativo y • mensaje de error según CiA 303-3 • Cargas máximas de rodamiento hasta 220 N radial, 120 N axial Detalles del producto Brida Brida síncrona Carcasa de acero cromada con aislamiento magnético Resolución Resolución multivuelta hasta 32 bit Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Permitida carga de los eje, radial: 220 N Permitida carga de los eje, axial: 120 N Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 220 N Permitida carga de los eje, axial: 120 N
