Encoder rotativo absoluto WDGA 58A
magnético16 bits32 bits

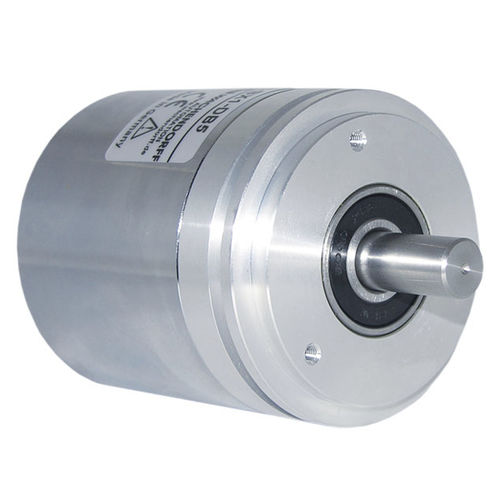

Encoder rotativo absoluto - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Encoder rotativo absoluto - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
16 bits, 32 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 32 bits
Construcción
con eje macizo, monovuelta, multivuelta, con brida sincro
Señal de salida
CANopen
Tensión de alimentación
24 Vcc, 12 Vcc, 15 V CC, 32 V CC
Material
de acero inoxidable
Nivel de protección
IP67, IP65
Otras características
de alta resolución, con aislamiento galvánico
Diámetro de la carcasa

58 mm
(2,28 in)

Diámetro del eje

Máx.: 10 mm
(0,39 in)

Mín.: 6 mm
(0,24 in)

Largo

Máx.: 20 mm
(0,787 in)

Mín.: 12 mm
(0,472 in)

Velocidad de rotación

8.000 rpm
(50.265 rad.min-1)

Temperatura de proceso

Máx.: 100 °C
(212 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Encoder, absoluto, magnético, CANopen WDGA 58A, Separación galvánica; Eje saliente, brida síncrona; Perfil de comunicación CiA 301; Perfil del dispositivo CiA 406 V3.2 clase C2; Código binario Puntos destacados • CANopen - Perfil de comunicación CiA 301 - Perfil del dispositivo para encoder CiA 406 V3.2 clase C2 • LED para indicación del estado (CiA 303-3) • Configurable sin caja de terminales vía LSS (CiA 305) u opcionalmente por SDO • Amplia funcionalidad CANopen - Objetos de posicionamiento, de velocidad y aceleración - Alternativamente funciones de interruptor de fin de carrera y conmutador de levas - Hasta 4 Transmit PDO de configuración individual - Escalado - Heartbeat y nodeguarding, así como amplias posibilidades de diagnóstico Detalles del producto Brida Brida síncrona Carcasa de acero cromada con aislamiento magnético Resolución Resolución multivuelta Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Permitida carga de los eje, radial: 220 N Permitida carga de los eje, axial: 120 N Nota: Atención: Sin opción AAS = IP67 todo alrededor
