Encoder rotativo absoluto WDGA 58A
magnético16 bits32 bits

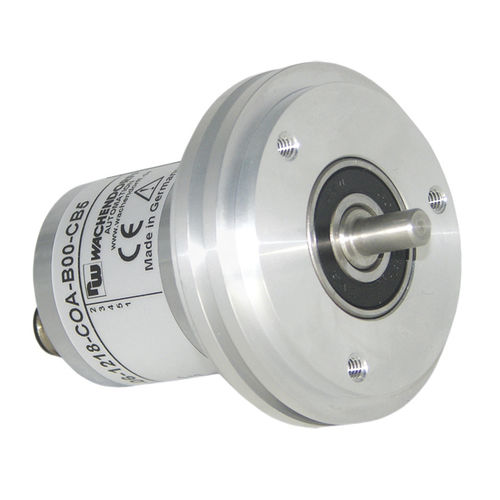

Encoder rotativo absoluto - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Encoder rotativo absoluto - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
16 bits, 32 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 32 bits
Construcción
con eje macizo, monovuelta, multivuelta, con brida sincro, cerrado
Señal de salida
con interfaz, en serie
Tensión de alimentación
32 V CC, 4,5 V CC
Material
de acero
Nivel de protección
sin mantenimiento, IP67, IP65, IP40, IP20, CEM
Aplicaciones
para la industria
Otras características
compacto
Diámetro de la carcasa

58 mm
(2,28 in)

Diámetro del eje

Mín.: 6 mm
(0,24 in)

Máx.: 10 mm
(0,39 in)

Largo

Mín.: 12 mm
(0,472 in)

Máx.: 20 mm
(0,787 in)

Velocidad de rotación

8.000 rpm
(50.265 rad.min-1)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 100 °C
(212 °F)

Descripción

Encoder, absoluto, magnético, SSI, WDGA 58A, Eje saliente, brida síncrona; 16/43-bit Mono-/Multivuelta; Código binario o gray Puntos destacados • EnDra®: mantenimiento y es respestuosa con el medio ambiente • Modelo compacto industrial robusto • Interfaz: SSI (synchron-seriell Interface) • Código: Binario o gray • Permite la puesta a cero • Puede cambiar la dirección de recuento • LED para indicación del estado • EMC: EN 61000-6-2, EN 61000-6-3 Detalles del producto Brida Brida síncrona Carcasa de acero cromada con aislamiento magnético Resolución Resolución monovuelta hasta 65.536 pasos / 360° (16 bit) Resolución multivuelta Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Permitida carga de los eje, radial: 220 N Permitida carga de los eje, axial: 120 N Consumo propio de corriente: typ. 50 mA Potencia absorbida: máx. 0,5 W Consumo propio de corriente: typ. 80 mA Potencia absorbida: máx. 0,44 W Clase de protección Carcasa: IP65, IP67; en el eje: IP65; salida de cable K1: IP40, K6: IP20
