Encoder rotativo absoluto WDGA 58E
magnético16 bits32 bits

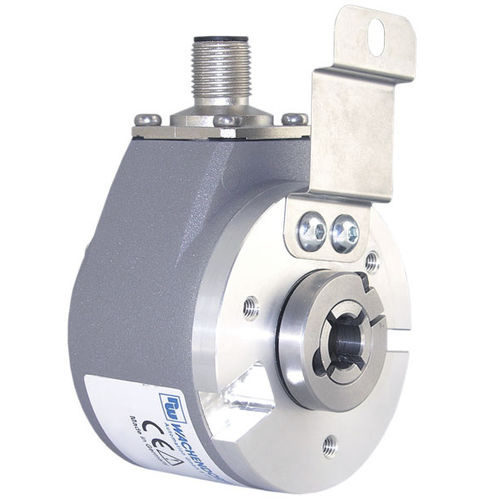

Encoder rotativo absoluto - WDGA 58E - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Encoder rotativo absoluto - WDGA 58E - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
16 bits, 32 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 32 bits
Construcción
de eje hueco ciego, monovuelta, multivuelta
Señal de salida
con interfaz, en serie
Tensión de alimentación
32 V CC, 4,5 V CC
Material
de aluminio
Nivel de protección
sin mantenimiento, IP67, IP65, CEM
Aplicaciones
para la industria
Otras características
compacto
Diámetro de la carcasa

58 mm
(2,28 in)

Diámetro del eje

Mín.: 6 mm
(0,24 in)

Máx.: 10 mm
(0,39 in)

Largo

12 mm
(0,472 in)

Velocidad de rotación

6.000 rpm
(37.699 rad.min-1)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 100 °C
(212 °F)

Descripción

Encoder, absoluto, magnético, SSI, WDGA 58E, Eje hueco ciego; 16/43-bit Mono-/Multivuelta; Código binario o gray Puntos destacados • EnDra®: mantenimiento y es respestuosa con el medio ambiente • Modelo compacto industrial robusto • Interfaz: SSI (synchron-seriell Interface) • Código: Binario o gray • Permite la puesta a cero • Puede cambiar la dirección de recuento • LED para indicación del estado • EMC: EN 61000-6-2, EN 61000-6-3 Detalles del producto Brida Eje hueco ciego Aluminio fundido a presión con recubrimiento por pulverización; escudo magnético integrado Resolución Resolución monovuelta hasta 65.536 pasos / 360° (16 bit) Resolución multivuelta hasta 43 bit. Nota: con casquillo reductor Prof. mín. de penetración: 11 mm Prof. máx. de penetración: 15 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N Nota: con casquillo reductor Prof. mín. de penetración: 11 mm Prof. máx. de penetración: 15 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N Nota: con casquillo reductor Prof. mín. de penetración: 11 mm Prof. máx. de penetración: 15 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N
