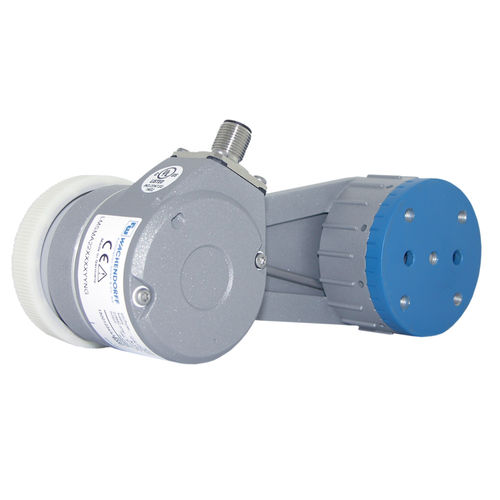

Sistema de medición de longitud LMSMA22

de potenciade fuerzade presión

para recorrido o velocidad. Sistema compacto con brazo de muelle nuevo, incl. encoder WDGI 58B y rueda de medición de 200 mm Puntos destacados • Hasta 0,008 mm/impulso para resultados de medición excepcionales • Adecuado para muchas superficies • Rodamiento absorbente • Presión de apriete- de fácil adaptación gracias al ajuste central inteligente • Instalación versátil (p. ej.. perfil de montaje) Detalles del producto Descripción Con el sistema de medición LMSMA22 le ofrecemos un sistema integral premontado. Encoder Resolución WDGI 58B10 con: 200 PPR: 1 imp/mm = 1.0 mm/imp 2000 PPR: 10 imp/mm = 0.1 mm/imp 5000 PPR: 25 imp/mm = 0.04 mm/imp 25000 PPR: 125 imp/mm = 0.008 mm/imp Tensión de operación / consumo propio de corriente: 4,75 VDC a 5,5 VDC: máx. 100 mA 10 VDC a 30 VDC: máx. 100 mA Conmutación de salida: TTL, HTL Canales: ABN y señales invertidas Brazo de resorte Precarga: 0 N hasta 30 N en pasos de 5 N Longitud del eje: 120 mm Bloqueo: Brazo de muelle a 100 ° en estado inicial (muelle no cargado) Presión de apriete: Ajustable, pasos de 10 ° (equivalente 5 N) Material: Aluminio fundido a presión Ruedas de medición Ruedas de medición U = 200 mm LMSMA22-xxxx-yy-KH con rueda de medición MR200KH: Revestimiento: Material sintético (Hytrel, liso) Campos de aplicación: madera de superficie lisa, plásticos, alambre, metales engrasados, papel, cartón, textiles. LMSMA22-xxxx-yy-KG con rueda de medición MR200KG: Revestimiento: Material sintético (Hytrel, estriado) Campos de aplicación: papel, cartón, cable, metales sin grasa, madera sin tratar, plásticos, textiles, superficies pintadas, cuero, pavimentos.
