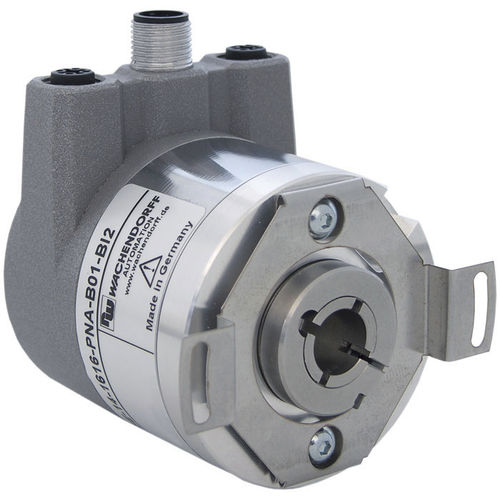

Encoder rotativo absoluto WDGA 58E

magnéticode eje hueco ciegomonovuelta

Encoder, absoluto, magnético, EtherCAT WDGA 58E; Cubierta de bus: Conexión mediante conectores 3x M12; Eje hueco ciego; Carcasa: Ø 58 mm 16/43-bit Mono-/Multivuelta; Eje hueco ciego: Ø 12 mm, 14 mm o 15 mm; Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm mediante casquillos reductores; Protocolo: EtherCAT; Perfil del dispositivo: CiA DS-406 V4.0.2, Class 3 Puntos destacados • Tecnología EnDra®: mantenimiento y es respestuosa • con el medio ambiente • EtherCAT, Monovuelta y Multivuelta • Estructura compacta con cubierta de bus • Monovuelta / Multivuelta (máx. 16 bit/43 bit) • Tecnología innovadora • LED bicolor como indicador del estado operativo y del estado de bus et 2 LED´s L/A • Cargas máximas de rodamiento hasta 80 N radial, 50 N axial • CoE, FoE, EoE Detalles del producto Brida Eje hueco ciego Carcasa Ø 58 mm Carcasa de acero cromada con aislamiento magnético Resolución Resolución monovuelta hasta 65.536 pasos / 360° (16 bit) Resolución multivuelta 43 bit Eje Ø 6 mm Nota: con casquillo reductor Longitud del eje: L: 17 mm Prof. mín. de penetración: 10 mm Prof. máx. de penetración: 19 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N Ø 6,35 mm Nota: con casquillo reductor Longitud del eje: L: 17 mm Prof. mín. de penetración: 10 mm Prof. máx. de penetración: 19 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N Ø 7 mm Nota: con casquillo reductor Longitud del eje: L: 17 mm Prof. mín. de penetración: 10 mm Prof. máx. de penetración: 19 mm Permitida carga de los eje, radial: 80 N Permitida carga de los eje, axial: 50 N
