Encoder rotativo absoluto WDGA 58F
magnéticocon eje macizomonovuelta

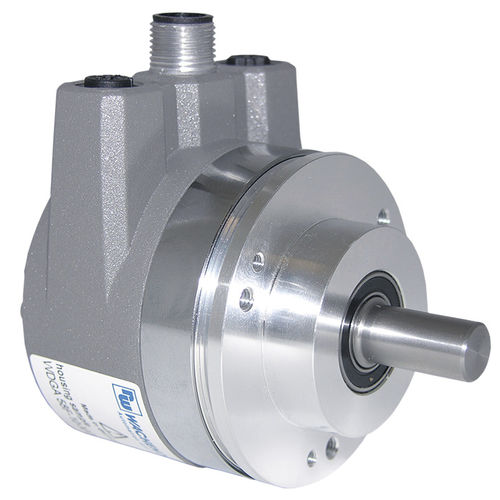

Encoder rotativo absoluto - WDGA 58F - Wachendorff Automation GmbH & Co. KG - magnético / con eje macizo / monovuelta
Encoder rotativo absoluto - WDGA 58F - Wachendorff Automation GmbH & Co. KG - magnético / con eje macizo / monovuelta
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Construcción
con eje macizo, monovuelta, multivuelta, con brida
Señal de salida
EtherCAT
Nivel de protección
sin mantenimiento, IP65, IP67
Otras características
compacto
Diámetro de la carcasa

58 mm
(2,28 in)

Descripción

Encoder, absoluto, magnético, EtherCAT, WDGA 58F ¡El encoder EtherCAT más compacto del mundo! Cubierta de bus: Conexión mediante conectores 3x M12 Eje saliente, brida de sujeción; Carcasa: Ø 58 mm 16/43-bit Mono-/Multivuelta; Eje saliente: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8" Protocolo: EtherCAT Perfil del dispositivo: CiA DS-406 V4.0.2, Class 3 Puntos destacados • Tecnología EnDra®: mantenimiento y es respestuosa • con el medio ambiente • EtherCAT, Monovuelta y Multivuelta • Estructura compacta con cubierta de bus • Monovuelta / Multivuelta (máx. 16 bit/43 bit) • Tecnología innovadora • LED bicolor como indicador del estado operativo y del estado de bus et 2 LED´s L/A • Cargas máximas de rodamiento hasta 60 N radial, 50 N axial • CoE, FoE, EoE Detalles del producto Brida Brida de sujeción Carcasa Ø 58 mm Carcasa de acero cromada con aislamiento magnético Resolución Resolución monovuelta hasta 65.536 pasos / 360° (16 bit) Resolución multivuelta 43 bit Eje Ø 6 mm Longitud del eje: L: 12 mm Permitida carga de los eje, radial: 60 N Permitida carga de los eje, axial: 50 N Ø 8 mm Longitud del eje: L: 19 mm Permitida carga de los eje, radial: 60 N Permitida carga de los eje, axial: 50 N Ø 10 mm Longitud del eje: L: 20 mm Permitida carga de los eje, radial: 60 N Permitida carga de los eje, axial: 50 N Ø 9,525 mm Longitud del eje: L: 19 mm Permitida carga de los eje, radial: 60 N Permitida carga de los eje, axial: 50 N Veloc. máx. de rotación 8000 rpm Tensión de operación 10 Vcc hasta 32 Vcc Consumo propio de corriente: typ. 125 mA Potencia absorbida: typ. 3 W Temperatura de trabajo -40 °C a +85 °C Temperatura de almacenamiento -40 °C a +100 °C
