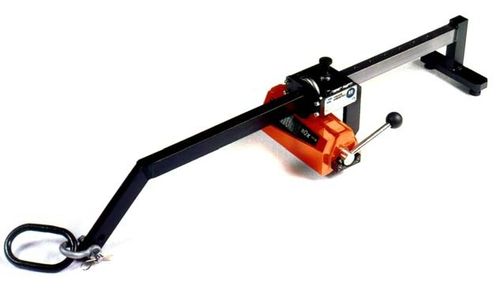

Imán de elevación permanente de conmutación manual NEO-HV series

de manipulación

Estos imanes de elevación de NEO-HV están diseñados para elevar cargas desde la posición horizontal a la vertical y viceversa. Imagina que tienes una placa sobre una paleta y quieres ponerla en tu centro de mecanizado horizontal. Los operarios tienen que hacer esto muchas veces al día y normalmente tienen que luchar con abrazaderas, eslingas o cadenas, a menudo necesitando dos personas, para girar y mantener el componente en posición. Hay tres modelos estándar disponibles: NEO-HV 250, NEO-HV 500 y NEO-HV 1000 con capacidades máximas de elevación de 550, 1100 y 2200 libras en acero plano AISI 1020. Los imanes de elevación de NEO-HV son ajustables para acomodar una gama de platos planos y discos circulares planos. Los brazos elevadores, NEO-HV 250, NEO-HV 500 y NEO-HV 1000 se pueden comprar por separado y se pueden adaptar a un imán elevador NEO-250, NE0-500 o NE0-1000. Los imanes de elevación permanente de la serie NEO requieren buenas condiciones de superficie para lograr la máxima capacidad de elevación. Gracias a los imanes de neodimio funcionan bastante bien en superficies planas no mecanizadas con algo de óxido o escamas. El modelo NEO-HV es ideal para la manipulación en planta, la carga y descarga de máquinas herramienta con un eje horizontal y para la manipulación de placas en almacenes. Límite de carga de trabajo (capacidad de elevación nominal) NEO HV 2La máxima capacidad de elevación se basa en levantar una placa de acero limpia, lisa, plana y baja en carbono (AISI 1020), de 3 pulgadas o más de espesor con toda la zona de los polos del imán en contacto con la carga. Se requiere la reducción de la densidad de las placas o material plano con óxido o escamas, superficie no mecanizada o desigual, placas más delgadas de 3 pulgadas y aceros de aleación. Consulte el manual del operador para obtener más detalles sobre los límites de la carga de trabajo.
