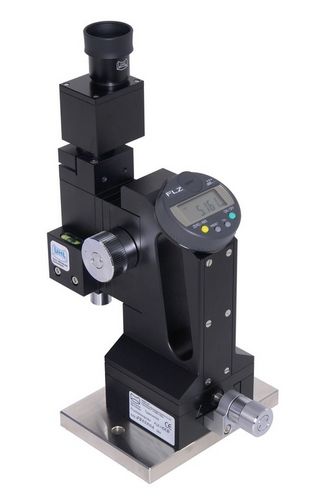

Microscopio óptico 3 mm, 10 mm, 1 µm | FLZ

de medidasportátilde tratamiento de imágenes

Microscopio portable de la medida para la alineación de los cojinetes de la máquina. El ist del alambre que medía sujetó al cabezal o a un dispositivo que sostenía especial, fed en el extremo de la base sobre una polea y estiró firmemente con un peso (disposición según el estruendo 8606). El probador de la alineación se debe colocar en el carro de la máquina o de un dispositivo correspondiente, que se pueden mover en una dirección longitudinal en pasos predefinidos en la base de la máquina. El alambre que mide debe ser alineado de una manera tal que los mismos valores estén medidos en comenzar y la posición de final del carro, es decir ese está tensido para formar una línea que conecta imaginaria paralela a estas posiciones. Cuando el alambre se alinea con el cojinete, la exhibición del valor se fija a cero. La desviación de la rectitud se puede ahora leer directamente en la exhibición para cada posición cuando ambas partes de la imagen son cabidas juntas moviendo el microscopio horizontalmente con el huso integrado del micrómetro.
