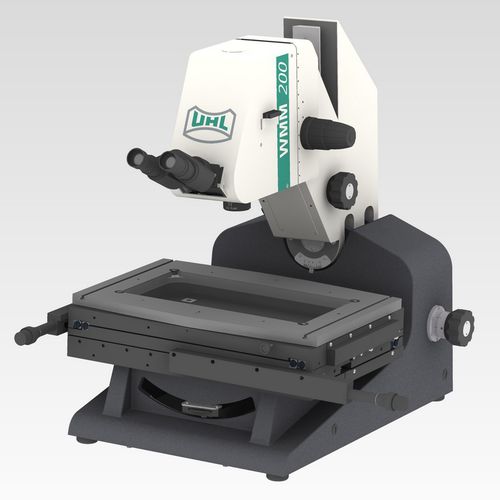

Microscopio óptico WMM200

de medidasbinocularde mesa

Valioso y sólido microscopio de medición para fabricantes de herramientas con columna giratoria, tubo binocular y brillante óptica telecéntrica. El concepto modular proporciona configuraciones flexibles y personalizadas. - tubo binocular ajustable (rango de giro de 25° a -5°) - sistema óptico telecéntrico - objetivos fácilmente intercambiables - platina de medición con ajuste rápido y fino o ejes motorizados - accionamiento coaxial de enfoque grueso y fino de funcionamiento suave - soporte estable de fundición de aluminio - columna giratoria, ajustable en +/- 20° mediante volante - rango de ajuste de altura adicional de 200 mm - luz coaxial incidente y transimitida sin escalas con fibra de vidrio y fuente de luz fría - cámara de vídeo digital de alta resolución Toda la columna del microscopio, junto con la luz transmitida, puede girarse dentro de un margen de +/- 20° mediante un volante para medir especialmente perfiles (por ejemplo, accionamientos de tornillo sin fin, taladros de rosca, etc.) en sección normal. El ángulo de giro se indica mediante una escala con un paso de 1°. El volante, con su accionamiento preciso y la reducción de engranajes de 2° por rotación, garantiza un ajuste preciso del ángulo. Una palanca de sujeción fija la columna en esta posición de forma segura. La platina de medición de precisión con un rango de medición de 250 x 150 mm dispone de una placa giratoria de +/- 4° para la alineación manual de la pieza. Dentro de un rango de 150 mm, el eje z puede moverse mediante un accionamiento grueso y fino para el enfoque. Además, el WMM200 dispone de un rango de ajuste de altura de 200 mm que se puede bloquear mediante un volante.
