Escáner para la inspección Bond Scanner

por ultrasonidos

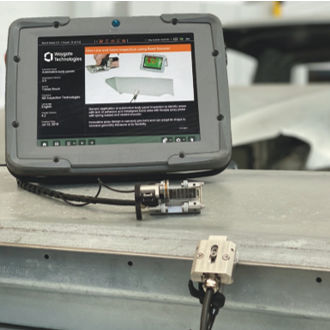

Escáner ultrasónico de uniones para la fabricación de automóviles El adhesivado y el sellado se han convertido en tecnologías populares para reducir el peso de los paneles de la carrocería de los automóviles. Esto conlleva el desafío de realizar ensayos no destructivos de cientos de metros de líneas de cola durante el ensamblaje y las pruebas de los automóviles. El escáner de uniones (Bond Scanner) de Waygate Technologies, antes conocida como GE Inspection Technologies, hace que el ensayo ultrasónico de líneas de cola y costuras de uniones sea rápido, fiable y repetible. El escáner de uniones (Bond Scanner) se sujeta con unas pinzas a dos paneles de la carrocería empalmados con una unión de costura. El innovador diseño del array (pendiente de patente) permite que este se adapte también a piezas curvas como las que se usan habitualmente en los diseños de automóviles y cubre líneas de unión con una anchura de hasta 32 mm. Como la rueda codificadora cargada por resorte se coloca en el otro lado de la combinación de placas, se obtiene una posición firme y estable del array. El revestimiento protector especialmente diseñado reduce al mínimo el agente de acoplamiento requerido y permite realizar el escaneado con una sola mano. Se pueden inspeccionar secciones completas de costuras de uniones de la carrocería del vehículo (por ejemplo, en capós, puertas u otras piezas montadas) con unicamente un escaneado. Características del producto •Bloque estándar para facilitar la calibración en campo •Matriz flexible y adaptable de 10 MHz •64 elementos, espesor de 0,5 mm para una cobertura de 32 mm
