Alimentación eléctrica AC/DC 801 series

DC/DCde salida simpleconmutada

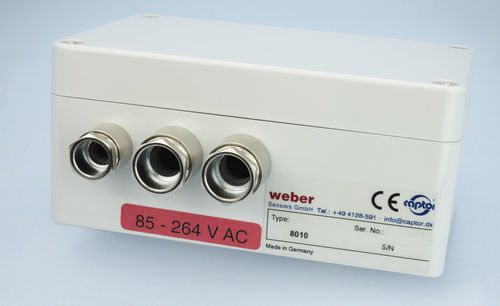

Esta unidad de alimentación permite el funcionamiento de sensores de 24 V CC, como captadores de ventilación y caudal, con tensión de alimentación de CA. La unidad de alimentación contiene un transformador rectificador de 24 V CC y un circuito de conmutación con relé de salida con contacto de conmutación unipolar de doble efecto libre de potencial. Un LED integrado muestra la situación real de conmutación. Carcasa Carcasa de Makrolon con prensaestopas PG para sensor, conexión de red y salida para montaje en pared. Para aplicaciones en las que se dispone de una fuente de alimentación de CA in situ. Variantes de dispositivos Tipo 8010 : Para sensores de conmutación PNP o sensores con señal de salida analógica. Al conectar una señal analógica a la entrada de la unidad de alimentación, se activa una señal de conmutación que controla un relé integrado cuando se alcanza un umbral fijo del 50% de la señal de entrada máxima. Esto ofrece la posibilidad, cuando se conectan captadores de caudal y de ventilación con rango de medición ajustable, de variar el punto de conmutación a gran escala; por ejemplo, para el captador de caudal 4114.30 relacionado con el agua a una velocidad de flujo entre 10 cm/s y 100 cm/s, resp. para el captador de ventilación 3202.30 relacionado con el aire entre 50 cm/s y 25 m/s. Tipo 8011 : Para sensores de conmutación NPN. Con estos dispositivos, el relé de salida es controlado directamente por la salida de conmutación del sensor. Fuentes de alimentación para el funcionamiento de sensores de 24 V CC (por ejemplo, captadores de caudal y de ventilación) en redes de tensión alterna
