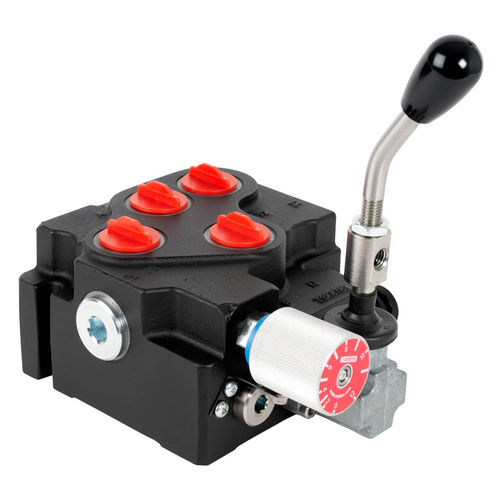

Válvula manual CV120

de controlpilotode regulación de caudal

La válvula CV120 es una válvula muy compacta en la que un divisor de caudal prioritario variable se combina con una válvula de control direccional en un cuerpo. Esto reduce tanto el coste como el tamaño gracias a la reducción del número de mangueras y accesorios necesarios, y permite una instalación más compacta. El control de caudal CV120 utiliza el diseño y los componentes de la consolidada serie VFD120. Esto da como resultado unas buenas características de caudal a presión que permiten un caudal constante independientemente de la presión de carga. El elemento de control direccional utiliza una bobina de aleación de acero endurecida con varias opciones y tipos de control disponibles. La válvula tiene dos entradas de bomba y dos salidas de depósito que permiten conectar las tuberías desde el lateral o la parte superior de la válvula. También cuenta con una válvula de descarga accionada por piloto de caudal completo que protege los puertos regulados A y B. También hay disponible una opción para disponer de caudal de entrada completo desde el puerto A y caudal regulado desde el puerto B. Esto resulta útil al usar un puerto para alimentar un motor de arrastre que requiere caudal de bomba completo y un puerto regulado para controlar la velocidad de un segundo motor. También es posible conectar válvulas en serie utilizando un acoplamiento HPCO. Si se instala un HPCO (instalado en T1) para el uso de válvulas de flujo descendente, se requerirá una segunda válvula de descarga de presión para controlar la presión del HPCO. En ese caso, las dos válvulas de descarga trabajan de forma independiente.
