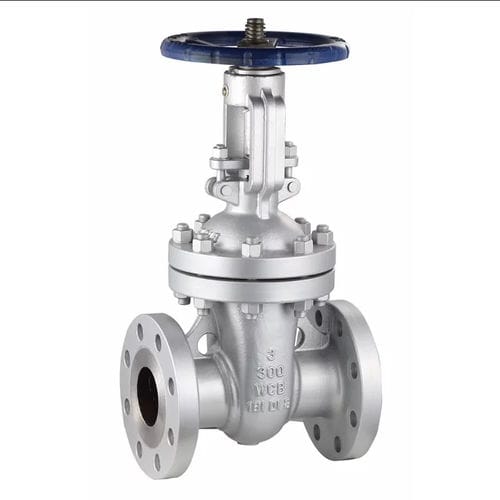

Válvula de compuerta de cuña

con volanteneumáticaeléctrica

La válvula de compuerta de cuña es un tipo de válvula de compuerta. Se llama así porque su superficie de sellado está en ángulo con la línea central vertical, es decir, las dos caras de sellado tienen forma de cuña. En general, las dos superficies de sellado son válvulas de compuerta en forma de cuña, y el ángulo entre la superficie de sellado y la línea central vertical es de 2°52', 3°30', 5°, 8°, 10°, y similares. Las válvulas de compuerta de cuña se dividen en válvulas de compuerta abierta y válvulas de compuerta oscura, válvulas de compuerta simple de cuña y válvulas de compuerta doble de cuña. Los métodos de accionamiento son: eléctrico, neumático, manual, gas-líquido, etc. El método de conexión es tipo brida, tipo soldado y tipo clip. Características estructurales de la válvula de compuerta de cuña 1. El ariete tiene dos caras de sellado. Lo más común es que las dos caras de sellado del ariete formen una cuña, y el ángulo de la cuña varía con los parámetros de la válvula, normalmente 5°. 2. El principio de sellado de la válvula de compuerta en cuña se consigue mediante la combinación hermética de las dos caras de sellado de la compuerta en cuña y las dos caras de sellado del cuerpo de la válvula cuando se acuñan. 3. Válvula de compuerta de cuña, válvula de compuerta de cuña estándar americano se puede dividir en válvula de compuerta de vástago abierto (válvula de compuerta de vástago de elevación) y válvula de compuerta de vástago oscuro (válvula de compuerta de vástago giratorio) de acuerdo con las diferentes formas de apertura y cierre del vástago de la válvula. 4. Las válvulas de compuerta de cuña se pueden dividir en válvulas de compuerta elásticas y válvulas de compuerta rígidas según la diferente estructura del obturador. 5. El cuerpo de la válvula está fundido y moldeado, el cuerpo de la válvula y la tapa de la válvula están atornillados, y la brida central está sellada con una junta enrollada. Cuando el cliente tiene requisitos especiales, también se puede utilizar el anillo metálico para la conexión.
