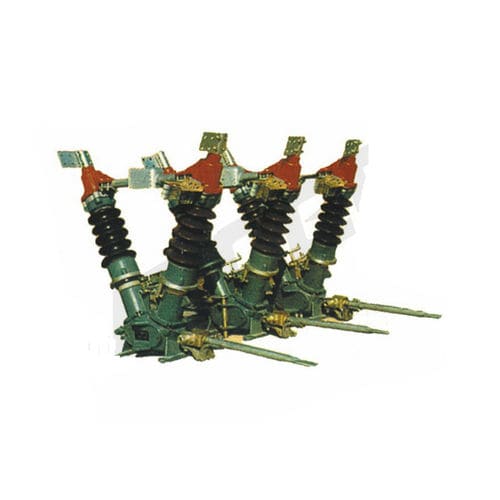

Seccionador manual GW5

automáticode alta tensiónAC

El interruptor de desconexión para exteriores GW5 es un aparato eléctrico para circuitos de H.V. en AC 50Hz, con una tensión nominal de 40,5kV, 72,5kV y 126kV. Se puede utilizar para hacer el circuito de H.V. en condiciones de vacío y la desconexión eléctrica en la inspección de la generatriz de H.V., los aparatos como el interruptor de circuito y el cable de H.V. vivo. También se puede utilizar para hacer pequeñas capacitaciones de corriente inductiva. 2.Características de la estructura Cada equipo unipolar está formado por una base con dos post aislantes, formando una V con intersección 50. Las estructuras principales son las siguientes base, aislador de poste. base de terminal, contacto, interruptor de puesta a tierra, contacto estático de puesta a tierra y terminal de cable. Este interruptor se clasifica en libre de tierra, simple de tierra y doble de tierra. Existe un enclavamiento mecánico entre el eje principal y el seccionador de puesta a tierra. Está equipado con un interruptor auxiliar y tiene modos de funcionamiento manual y automático. 3.Características a. Realización de la corriente libremente. Flexibilidad de giro debido a los rodamientos, lo que lleva a un ahorro de mano de obra operativa. b.Se transmite por medio de un engranaje de nivel para hacer que los dos pilares hagan corriente de manera consistente. c.El freno de apertura y cierre tiene un interruptor limitado para asegurar los contactores en la mejor posición.Mientras tanto, el mango se abrochará por el anillo de bloqueo después de la operación. d.Big espacio entre los contactos abiertos, suficiente fractura de aislamiento y desconexión para garantizar la seguridad de la operación. e. Dispone de conexión a tierra, simple y doble. Hay un interbloqueo mecánico fiable entre el eje principal y la puesta a tierra para garantizar la seguridad. Los usuarios pueden elegir la forma de puesta a tierra en consecuencia.
