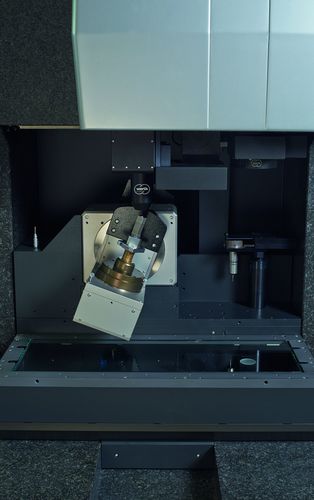

Sensor óptico de superficie CFL

de velocidadpara máquina de medición tridimensionalen línea

El sensor de línea de enfoque cromático permite una adquisición extremadamente rápida de los valores medidos, con hasta un millón de puntos de medición en menos de tres segundos, gracias a una disposición en forma de línea de muchísimos sensores cromáticos. El principio de medición cromática garantiza bajas desviaciones de medición y un alto grado de independencia de las propiedades de la superficie. Las áreas de aplicación incluyen piezas difusamente reflectantes, así como especulares y transparentes. • Adaptación de la incertidumbre de la medición y rango de medición a la respectiva aplicación con diferentes objetivos • Debido a un gran axial rango de medición a menudo no es necesario seguir los ejes del dispositivo a la geometría de la pieza de trabajo • La posibilidad de crear rápidamente una imagen rasterizada de la superficie de la pieza permite la formación de sistemas de coordenadas locales para posteriores mediciones con otros sensores • También se puede medir el grosor de las capas de los materiales transparentes (opcional) Rango de medición 0,2 mm a 4 mm Precisión Desviación de sondeo admisible hasta 1 µm Cómo funciona Desde la caja de evaluación a), la luz de una fuente luminosa de banda ancha b) se proyecta sobre la pieza (posición 1), 2) o 3)) a través de acopladores de fibra c), fibras ópticas lineales d) y una óptica de imagen e). La intensidad de la luz reflejada es mayor para el color correspondiente a la distancia de la pieza f). Esto se evalúa mediante un espectrómetro g) para todos los Puntos de medición de una línea simultáneamente.
