Palpador 3D TP200

de mediciónpara cigüeñalcon activación por contacto

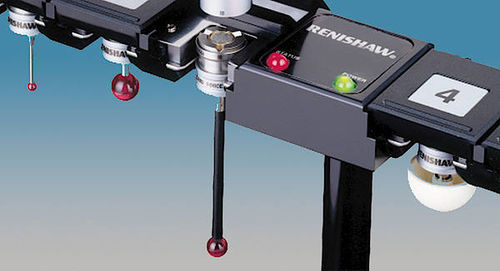

El TP200 es un sensor táctil de bajo coste para la medición 3D punto por punto. El sistema de sonda táctil permite realizar mediciones de gran precisión mediante una estructura de galgas extensométricas y está totalmente integrado en el concepto de multisensor de Werth. • Módulos de palpadores de cambio rápido con fuerza de palpación estándar (SF) y baja (LF) Aplicación de los módulos de palpadores (SF): tareas generales de medición con palpadores estándar • Aplicación de los módulos de palpadores (LF): cuando se utilizan bolas de palpadores pequeñas y para medir materiales sensibles • Puede combinarse con el cambiador de sistemas de sonda MCR20 con 3 ó 6 posiciones de memoria para un intercambio rápido y sencillo de sistemas de sonda sin necesidad de recalibrarlos Precisión Desviación de sondeo admisible hasta 1,1 µm Cómo funciona Al entrar en contacto con la pieza, la desviación del palpador desencadena una señal eléctrica para leer los sistemas de escala de la máquina de medición de coordenadas y las coordenadas se almacenan como punto de medición.
