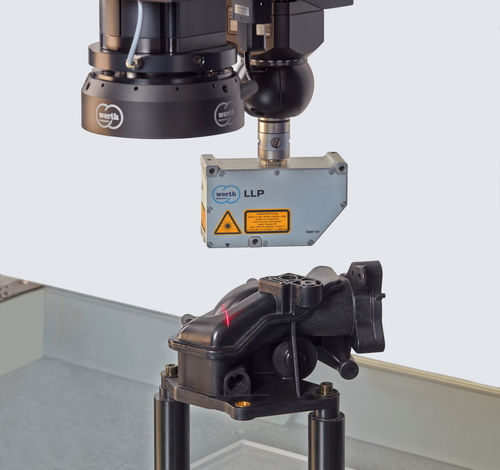

Sensor de distancia láser LLP

sin contacto

Con el sensor de línea láser LLP, se proyecta una línea láser (sección de luz) sobre la superficie del objeto medido y se evalúa en consecuencia mediante un proceso de triangulación. Este sensor sin contacto permite la medición rápida incluso de piezas grandes con tolerancias más gruesas. Por lo tanto, la aplicación se concentra en gran medida en las piezas de carcasa y revestimiento con superficies de forma libre, que se diseñan principalmente en función de los aspectos estéticos. • Determinación de la topografía con alta densidad de puntos • El control automático de la intensidad y el software inteligente permiten una medición cómoda y fiable de una gran variedad de superficies • Alta frecuencia de medición incluso en superficies brillantes y muy absorbentes • La LLP se puede girar y bascular junto con el PH10M y se puede cambiar por otros sensores Precisión Desviación de sondeo admisible hasta 50 µm Cómo funciona El rayo láser generado por un diodo láser a) se expande en una línea, se proyecta sobre la pieza b) y el rayo reflejado se visualiza en la cámara matricial d) con la ayuda de la óptica de imagen c). Los puntos de medición en la superficie de la pieza se determinan a partir de su posición.
