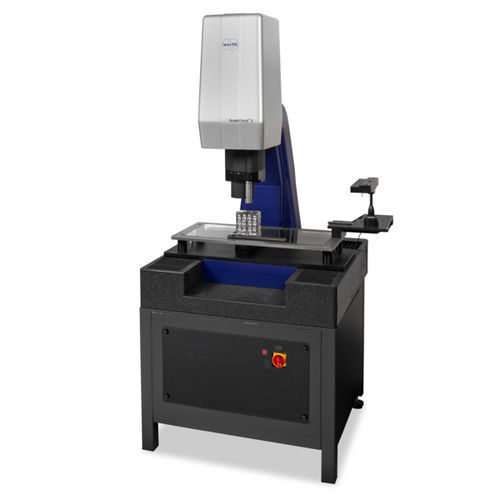

Máquina de medición de coordenadas de cuello de cisne ScopeCheck® S

para engranajespara lentede sensor múltiple

El compacto ScopeCheck® S tiene una construcción extremadamente robusta de granito y hormigón polímero con guías y escalas protegidas, así como compensación de temperatura, por lo que ha sido optimizado para su uso cerca de la producción. El sensor de procesamiento de imágenes de Werth incluido en el equipo básico está especialmente adaptado a las necesidades de la metrología dimensional y proporciona una detección de bordes fiable incluso en las condiciones de contraste más difíciles. Diferentes métodos de variación de enfoque permiten realizar mediciones ópticas en 3D. Los campos de aplicación típicos son las piezas torneadas, fresadas, de plástico, estampadas y dobladas. • Óptica de zoom motorizada integrada de 0,9x a 4,3x u óptica intercambiable de 1x a 100x • Mayor flexibilidad gracias a la integración de sensores adicionales, ejes giratorios o pivotantes • Procesamiento de imágenes de contorno para la medición automática de geometrías regulares y de forma libre en luz reflejada y transmitida • Medición de la longitud y desviaciones de sondeo especificadas según la norma ISO 10360 Precisión Desviación admisible en la medición de la longitud hasta 1,5 µm
