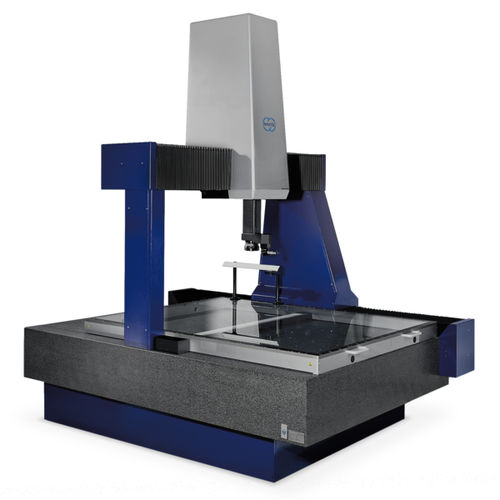

Máquina de medición de coordenadas tipo pórtico ScopeCheck® MB

tipo puentepara piezas grandespara aplicaciones automóviles

La tecnología de sensores se posiciona mediante el puente móvil, de modo que no es necesario mover la pieza durante la medición. Los rangos de medición estándar entre 500 mm y 2 000 mm en el eje X, hasta 5 000 mm en el eje Y y hasta 1 500 mm en el eje Z permiten realizar mediciones en piezas de gran volumen de la industria del automóvil, la ingeniería mecánica y la fabricación de herramientas con un peso de hasta 5 toneladas. Equipada con compensación de temperatura, la máquina de medición de coordenadas multisensor con cojinetes de aire ofrece resultados de medición precisos incluso cuando se configura cerca de la producción. • Posibilidades ilimitadas para la medición óptica en 3D de las piezas gracias a la integración completa del Zoom Werth con distancia de trabajo variable en el manguito Z • Mayor flexibilidad a alta velocidad de medición gracias a la integración de la tecnología multisensor • Gran flexibilidad gracias a las unidades de iluminación variable • Marco de fijación con luz transmitida CNC ajustable para la medición óptica rápida de piezas estampadas y dobladas, láminas y perfiles con iluminación homogénea en todo el rango de medición posible Precisión Desviación admisible en la medición de la longitud hasta 1,8 µm
