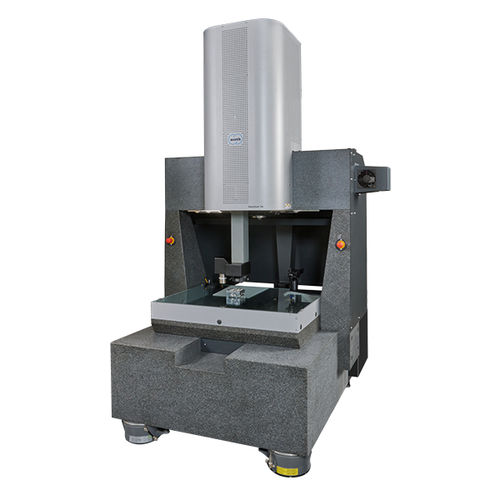

Máquina de medición de coordenadas tipo pórtico VideoCheck® HA

tipo puentepara piezas grandespara engranajes

Sistemas multisensor Perfectamente integrado El VideoCheck® HA es la versión de alta precisión del VideoCheck® FB y también puede equiparse con varios ejes de sensores independientes. En el modo patentado de escaneado de trama HD, las imágenes individuales capturadas durante el movimiento se superponen para formar una imagen general con hasta 20.000 megapíxeles resolución, lo que permite realizar mediciones rápidas "in-picture" con gran precisión. El VideoCheck® HA también es ideal para otros sensores de alta precisión, como el patentado Palpador Fiberprobe Werth, y tiene una amplia gama de aplicaciones. Es posible obtener la certificación SEMI para la industria de semiconductores. • Si se observa la desviación de medición de longitud especificada, la mesa de medición de granito con soporte de aire puede cargarse con hasta 100 kg u opcionalmente con 250 kg • Para las mediciones en piezas especialmente pesadas, es posible retirar el accesorio de luz transmitida • Los ejes de sensores independientes permiten una utilización óptima del rango de medición; por ejemplo, los sensores táctiles SP80 y una junta giratoria pueden intercambiarse con la sonda de medición 3D SP25 en la misma pluma, mientras que la segunda pluma está equipada con multisensores ópticos y táctiles-ópticos • Reducción del riesgo de colisión entre los sensores y la pieza • También se puede instalar posteriormente una segunda pluma • Precisión Desviación admisible en la medición de la longitud hasta 0,25 µm
