Escáner 2D WLP

de mediciónpara inspección de superficiepara de bordes

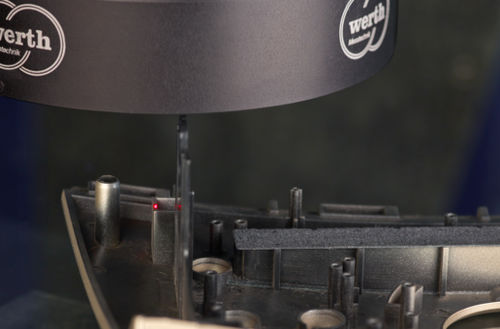

Con los sensores de triangulación convencionales, el resultado de la medición depende mucho de la estructura y del ángulo de inclinación de la superficie. Esto da lugar a incertidumbres de medición relativamente grandes, que sólo permiten utilizar el sensor para tareas de medición menos precisas. Se consiguen mejores resultados con el sensor láser de Foucault WLP (patente) integrado en la trayectoria del haz del Werth Zoom. Esto es especialmente adecuado para la medición rápida de la planitud de las superficies inclinadas hasta 80° o de las correspondientes superficies curvas. • El exclusivo principio de Foucault de la sonda láser de Werth ofrece aplicaciones que van más allá de los límites de los típicos láseres TTL (Through The Lens) gracias a su especial diseño • El WLP se integra directamente en la trayectoria del haz de un sensor de procesamiento de imágenes, de modo que es posible realizar cambios de sensor muy rápidos • En el modo de medición, el escaneo láser se puede observar muy bien visualmente • Alta velocidad de medición al escanear contornos o perfiles de superficie Precisión Desviación de sondeo admisible hasta 0,75 µm Cómo funciona Debido a la asimetría del rayo láser a) mediante el uso de un filo de corte de Foucault b) la luz reflejada difusamente incide en diferentes posiciones del diodo diferencial c), a partir de esto se determina la distancia a la superficie de la pieza d). Un espejo divisor e) se utiliza para integrar el rayo láser en un sensor de procesamiento de imágenes f) (iluminación no mostrada).
