Sensor de desplazamiento lineal CFP
sin contactoópticoconfocal con código cromático

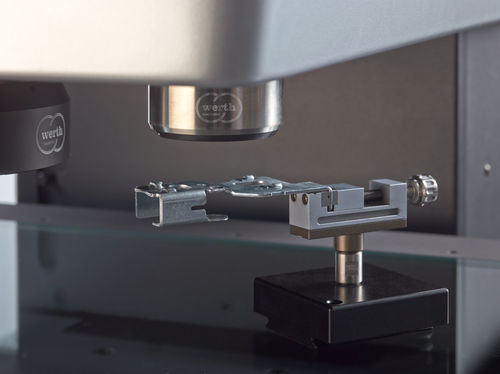

Sensor de desplazamiento lineal - CFP - WERTH MESSTECHNIK - sin contacto / óptico / confocal con código cromático
Sensor de desplazamiento lineal - CFP - WERTH MESSTECHNIK - sin contacto / óptico / confocal con código cromático
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
lineal
Contacto / sin contacto
sin contacto
Tecnología
óptico, confocal con código cromático
Señal de salida
analógico
Objeto medible
transparente
Otras características
de alta precisión, de alta velocidad
Rango de medición

Máx.: 3 mm
(0,12 in)

Mín.: 0,3 mm
(0,01 in)

Descripción

El principio de medición cromática garantiza bajas desviaciones de medición y un alto grado de independencia de las propiedades de la superficie. Durante la exploración, se adquieren muchos puntos de medición en poco tiempo. Esto da lugar a una amplia gama de aplicaciones, incluso con grandes exigencias en cuanto a la incertidumbre y el tiempo de medición. Se pueden medir las dimensiones con tolerancias estrictas, así como la forma y la rugosidad. • medición Piezas sensibles y elásticas • Los grandes rangos de medición del sensor permiten una exploración rápida sin seguir los ejes del dispositivo a la superficie de la pieza y, por lo tanto, tiempos de medición aún más cortos • medición de superficies reflectantes o transparentes es posible • También se puede medir el grosor de las capas de los materiales transparentes (opcional) Rango de medición 0,3 mm a 3 mm Precisión Desviación de sondeo admisible hasta 0,25 µm Cómo funciona Desde la caja de evaluación a), la luz de una fuente de luz de banda ancha b) se proyecta a través de un acoplador de fibra c), una fibra óptica d) y una óptica de imagen e) sobre la pieza (posición 1), 2) o 3)). La intensidad de la luz reflejada es mayor para el color correspondiente a la distancia de la pieza f). Esto se evalúa mediante un espectrómetro g).
