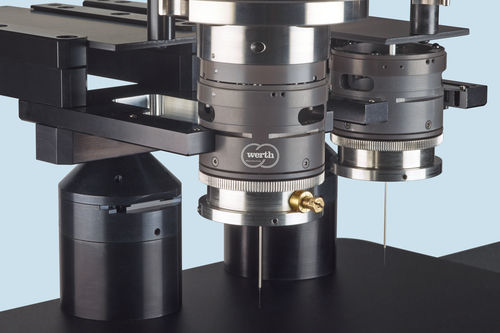

Sensor de distancia cilíndrico WIP

de fibra ópticasin contactode dimensiones reducidas

El WIP es un sensor de fibra óptica sin contacto para la medición de alta precisión de la geometría, la forma y la rugosidad. Las geometrías de las sondas pueden adaptarse individualmente en cuanto a los ángulos de salida necesarios para sondear las superficies de las piezas. Gracias a las reducidas dimensiones de la sonda, el WIP es especialmente adecuado para detectar geometrías pequeñas, de difícil acceso y profundas, por lo que forma parte de la experiencia especial de Werth también en la medición de microgeometrías. • La versión RS del WIP permite una medición de redondez de alta precisión con una sonda giratoria (patente) • Al guiar la fibra en un tubo metálico, las sondas también pueden ofrecerse en longitudes muy largas para grandes profundidades de inmersión • El bisel del palpador determina el ángulo de salida del haz de medición entre 0° y 90°, los palpadores con un ángulo de 90° se utilizan, por ejemplo, para medir las superficies laterales de pequeños orificios Precisión Desviación de sondeo admisible hasta 0,2 µm Cómo funciona Con un diodo superluminiscente a) y una sonda de medición c) conectados a través de un acoplador de fibra b), se mide la información sobre la diferencia de tiempo de la luz reflejada en la superficie de salida de la sonda d) y la superficie de la pieza e).El interferómetro (óptica de imagen f), divisor de haz g), espejos h) e i) y lente cilíndrica j)) proyecta la información sobre la diferencia de tiempo de recorrido de la luz reflejada en la superficie de salida de la sonda
