Palpador de medición WCP
ópticode barridomagnético

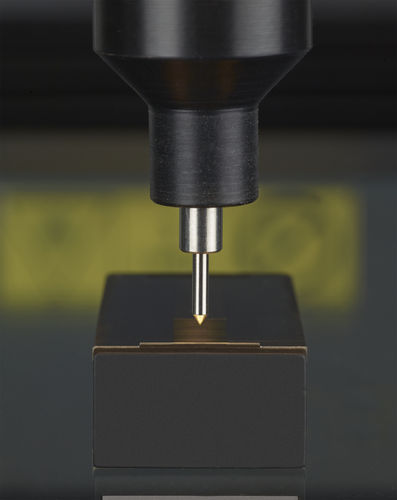

Palpador de medición - WCP   - WERTH MESSTECHNIK - óptico / de barrido / magnético
Palpador de medición - WCP   - WERTH MESSTECHNIK - óptico / de barrido / magnético
Palpador de medición - WCP   - WERTH MESSTECHNIK - óptico / de barrido / magnético - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de medición
Tecnología
óptico, de barrido, magnético
Aplicaciones
máquina de medición tridimensional

Descripción

Las tareas que antes eran competencia de los instrumentos de palpado pueden resolverse ahora con el palpador de contornos Werth en la máquina de medición de coordenadas multisensor. Por primera vez, el sensor táctil-óptico del palpador permite la medición táctil del contorno en coordenadas definidas de la pieza. A diferencia de los instrumentos de palpado clásicos, el sistema de guía especial del WCP permite escanear en cualquier corte sin una dirección preferente. • La rugosidad también puede medirse con control CNC y los contornos pueden escanearse en el sistema de coordenadas de la pieza sin necesidad de volver a sujetar la pieza • Los valores de rugosidad pueden calcularse conforme a las normas con la ayuda de la biblioteca de rugosidad integrada en el software de medición WinWerth® • El sensor se puede intercambiar controlado por CNC a través de una estación de intercambio Precisión Desviación de sondeo admisible hasta 2 µm Cómo funciona Con el sensor de contorno táctil-óptico, se utiliza un sensor de distancia láser a) (b) interfaz magnética, c) espejo, d) cojinete) para medir la desviación del palpador e) mientras se explora la superficie de la pieza f).

Catálogos
