Palpador 2D WFP

de mediciónópticode barrido

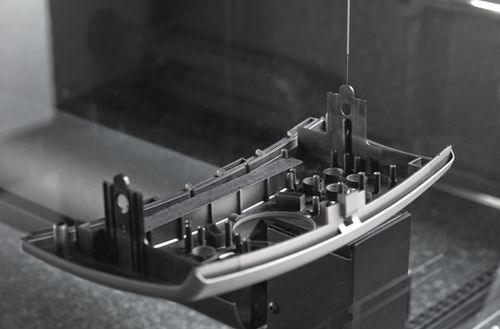

El sistema patentado Werth palpador de fibra ® WFP 2D ha establecido el estándar de la industria para las microsondas durante décadas y permite realizar mediciones táctiles muy precisas de geometrías extremadamente pequeñas con las fuerzas de palpación más pequeñas. Gracias a sus bajas fuerzas de palpación, el PMA® también es adecuado para calibrar mediciones ópticas en piezas con superficies sensibles. Las aplicaciones típicas son las piezas de goma y plástico, los calibres, las hileras, microengranajes y los microagujeros en agujas de inyección y los álabes de las turbinas. • Gracias a la evaluación directa del elemento de palpado, el PMA® consigue desviaciones de palpado en la dirección Departamento de unas pocas décimas de micrómetro • La flexión del eje del palpador no tiene ningún efecto sobre el Resultado de medida • El resolución de la sonda de fibra está en el rango de los nanómetros y, en última instancia, sólo depende de la óptica utilizada • En el modo de exploración, el Werth palpador de fibra ® registra una gran variedad de contornos con un gran número de puntos de medición, por lo que el sonda permanente se mantiene en movimiento a través de un generador de vibración para evitar los efectos de stick-slip Precisión Admisible error de captador hasta 0,3 µm Cómo funciona Un sensor de procesamiento de imágenes (a) cámara, b) óptica de imagen) se utiliza para medir la desviación ΔL de la punta de palpador c) iluminada por un LED d) cuando la pieza e) se mueve.
