Termistor NTC

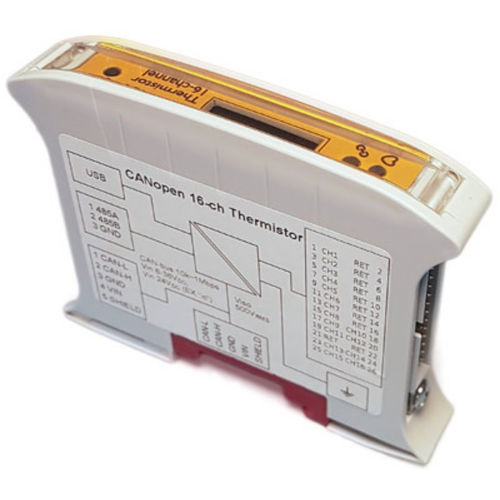

Necesitábamos una interfaz de detección de temperatura de 16 canales conectada al bus CAN para una aplicación de pruebas funcionales de placas de circuitos. En concreto, para monitorizar las temperaturas de los MOSFET en los convertidores flyback de la placa de baterías OGS con equilibradores activos. Al no encontrar dicha interfaz, empezamos a diseñar un diseño rápido para realizar esta tarea. Esto escaló rápidamente a un diseño de producto real; esta interfaz CANopen® para 16 termistores. Tenga en cuenta que este dispositivo no está especialmente pensado para aplicaciones de alta precisión, sobre todo porque eso no se ajusta a las capacidades de los sensores de termistor NTC de bajo coste. En su lugar, el dispositivo permite ampliar la monitorización de temperatura utilizando sensores de bajo coste. Por ejemplo, para monitorizar motores, rodamientos, sistemas de refrigeración, etc. Funcionalidad Mide 16 termistores NTC estándar (normalmente 10kΩ) Frecuencia de muestreo de 100 Hz hasta 1/60 Hz Bus de campo CANopen®, perfil de módulo de E/S genérico CiA 401 Bus de campo Modbus RS485 Configuración a través de CANopen o mediante aplicación de PC a través de puerto micro USB Posibilidad de firmware personalizado con funciones específicas de procesamiento de señales Especificaciones convertidor analógico digital delta-sigma de 24 bits Fuente de excitación autorregulable 10µA-1mA, máx. 3,3V Pantalla OLED que muestra las 16 lecturas de temperatura (°C o °F) Entradas de sensor aisladas galvánicamente del bus CAN (no entre sí) Perfil de dispositivo CANopen® para módulos de E/S genéricos (CiA 401) Admite la asignación de ID de nodo LSS y Fastscan (CiA 305) Admite la detección automática de velocidad binaria entre 10kbps y 1Mbps (CiA 801) CAN-FD 'Ready' (aún no admite tasas de datos FD, pero tolera el tráfico FD en el bus)
