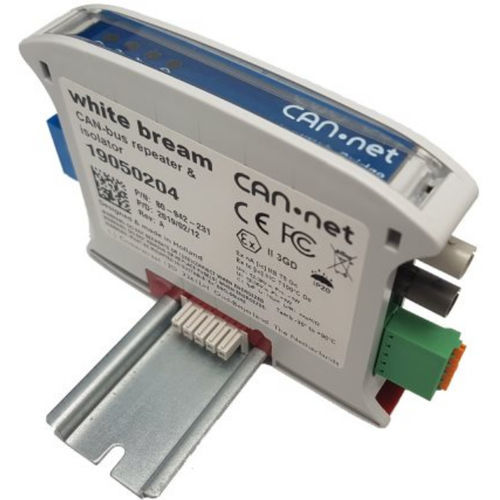

Repetidor industrial

ópticopara bus CANATEX

Este dispositivo proporciona una función de repetidor entre tres segmentos de bus CAN. El primero se conecta a través de un bus T montado en carril DIN o a través de un bloque de terminales ordinario de 5 vías y proporciona alimentación para el núcleo lógico y el segundo segmento. El segundo segmento opcional se conecta mediante cable de fibra óptica con conexiones ST. El tercer segmento es un bus CAN "de cobre" normal con aislamiento de seguridad intrínseca ATEX y parámetros de seguridad. Esto permite instalar interfaces y sensores en entornos potencialmente explosivos de "zona 2 o zona 22". Funcionalidad Repetidor de bus CAN de dos o tres vías Conexión de bus para alimentación principal + bus CAN de hasta 1 Mbps Conexión de bus CAN de seguridad intrínseca (necesita alimentación desde el lado peligroso) Conexión de bus CAN de fibra óptica opcional Especificaciones Rango de tensión 12-36VDC Aislamiento de seguridad intrínseca ≥ 0,5 mm Tensión de aislamiento permitida hasta 1kVrms/1414Vpico (no ATEX) Alimentación por bus Um 6-36VDC, potencia <100mW conexiones de terminal de tornillo enchufable de 5 vías de 3,5 mm para el lado seguro Acoplamiento opcional de fibra óptica multimodo 'ST' de 820 nm a otro dispositivo repetidor Retardo de propagación 100ns, equivalente a ~20m de longitud de cable Carcasa de carril DIN 101x80, anchura 17,5 mm Conexión de bus CAN mediante conector T-Bus montado en carril DIN o mediante bloque de terminales de 5 vías de 3,81 mm
