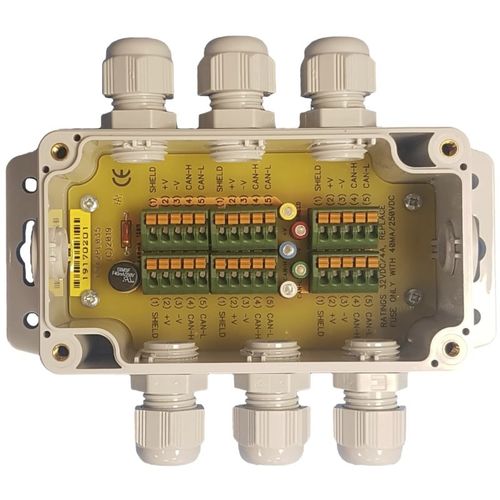

Caja de conexiones montada en superficie 80 series

ATEXde seguridad aumentadaIP67

Las instalaciones de bus CAN que funcionan a grandes distancias y bajas velocidades pueden utilizar líneas de derivación bastante largas. Esto permite una topología de cableado más sencilla en la que los distintos nodos pueden colocarse a una distancia de hasta 5 metros de la "red troncal". Esto es especialmente beneficioso en distancias largas, ya que la longitud efectiva del bus CAN puede ser menor, lo que ahorra costes de cableado y, lo que es más importante, reduce las caídas de tensión a lo largo de la línea. Para facilitar esta instalación, disponemos de esta caja de distribución de bus de campo, que permite unir hasta 6 ó 12 segmentos de cable. Esto se hace con conexiones de terminales de resorte de 5 polos. Las conexiones están montadas en una caja de policarbonato con clasificación IP67/NEMA4X con orificios M16 para prensaestopas. La resistencia de terminación integrada y los puntos de sonda de multímetro de 2 mm permiten configurar y diagnosticar fácilmente el cableado de la red. Especificaciones bloque de terminales de pinza de resorte de 6× 3,5 mm 1.separación y fuga de señal de 3 mm 2.trazas de cobre de 0mm y 70μm de grosor resistencia de terminación de 120Ω con fusible de 40mA, el fusible también actúa como interruptor de habilitación de terminación 6× entrada de prensaestopas M16 + 2× tapones ciegos M16 (incluidos, también 4 tapones ciegos) caja de policarbonato de 115x65 mm y 55 mm de altura Montaje con brida, anchura 145mm
